Umill-ATCB4-00 接触式ATC
超音波ミーリングチャック
![](https://tts-fukuoka.jp/rsfactory_wp/wp-content/uploads/2021/06/spindle_4.png)
![](https://tts-fukuoka.jp/rsfactory_wp/wp-content/uploads/2021/06/spindle_5.png)

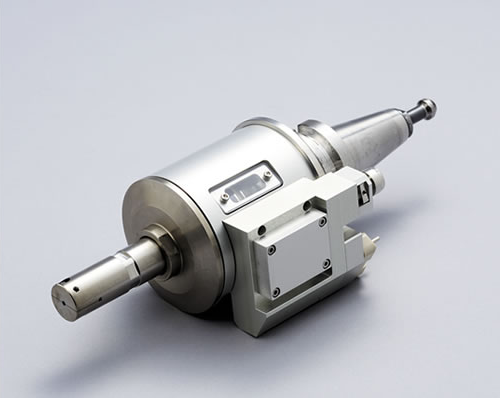

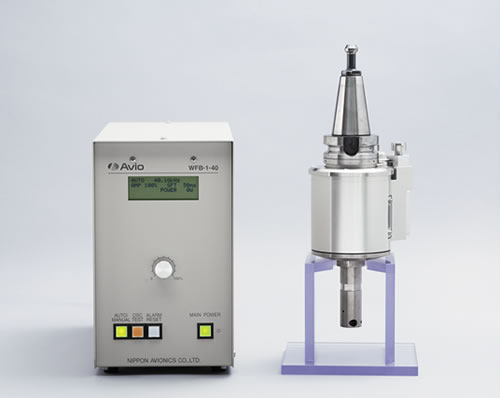

超音波ミーリングチャック | |
---|---|
回転数 | max : 8000rpm |
超音波周波数 | 40kHz |
振動振幅 | 1~15μm(目安) |
工具寸法 | シャンク径 : Φ3 |
ツール長 : 24±0.5mm(要切断 |
超音波ミーリングチャックは一般的なミーリングチャックと比べてサイズが大きいため、マシニングセンタで使用するためには、干渉確認と超音波の発信に必要な部品の取付用の部材をお客様にご準備頂く必要があります。
(部品の干渉のため、ご使用できない機種もございます。)
株式会社 キラ・コーポレーション社製のGCV-30 / GCV-40 では、弊社の超音波ミーリングチャックをオプションとして選択可能です。
通常のミーリング加工に加えて超音波加工にも対応したグラインディングセンタとしてご使用頂けます。
取合いが確認できたマシニングセンター
GCV-30
![](https://tts-fukuoka.jp/rsfactory_wp/wp-content/uploads/2024/04/gcv-30.jpg)
GCV-40
![](https://tts-fukuoka.jp/rsfactory_wp/wp-content/uploads/2024/04/gcv-40.jpg)
表を横スクロールしてご覧いただけます。
GCV-30仕様表 | GCV-40仕様表 | ||
---|---|---|---|
移動量 | X軸 | 500mm | 700mm |
Y軸 | 400mm | 400mm | |
Z軸 | 300mm | 400mm | |
テーブル | 作業面の大きさ | 800mm x 400mm | 800mm x 400mm |
工作物許容質量 | 330kg | 500kg | |
主軸 | 回転速度 | 標準 : 15000min-1 高速 : 24000min-1 超高速 : 30000min-1 |
高速 : 160~15,000min-1(Std) 超高速 : 160~20,000min-1(OP) |
主軸端 | 7/24テーパNo.30 | 7/24テーパNo.40 | |
送り速度(mm/min) | 早送り(X,Y,Z) | 20m/min | 20m/min |
工具交換装置 | ツールシャンク | BT30 (Std) BBT30 (OP) |
BT40 (Std) BBT40 (OP) |
工具収納本数 | 15本 (Std) 24本 (Std) |
24本 (Std) | |
オプション | 超音波ミーリングチャック(寿原テクノス製) CCDカメラシステム(熊本精研製) タッチプローブシステム(レニショ―製) ボールねじ軸芯冷却機能 |
||
機械の大きさ | 機械の高さ | 2,430mm | 2,430mm |
所要床面の大きさ | 1,500mm x 2,640mm | 1,900mm x 2,768mm | |
機械質量 | 標準 : 約2,800kg | 標準 : 約3,700kg |
