加工サンプル

  • スマートフォンやパソコン、デジカメのメモリー部分や、自動車のセンサーなどで、株式会社 寿原テクノス福岡ファクトリーによる加工部品が用いられ、その実績は多ジャンルに渡ります。また、医療機関などで用いられる検査、分析機器の一部や家電製造工場における検査装置の一部でも株式会社 寿原テクノス福岡ファクトリーの最先端の技術が取り入れられ、今後も脆性材料を中心としたさまざまな加工に取り組んでいきます。
  • 受託加工

シリコン加工

非常に脆くチッピング、欠けが発生しやすいシリコン(Si)・シリコン(Si)ウエハですが、超音波スピンドルと使用する事で加工ダメージを最小限に抑える事が出来ます。石英ガラス加工と同様に穴加工、溝加工、ザグリ加工が可能です。お気軽にお問合せください。

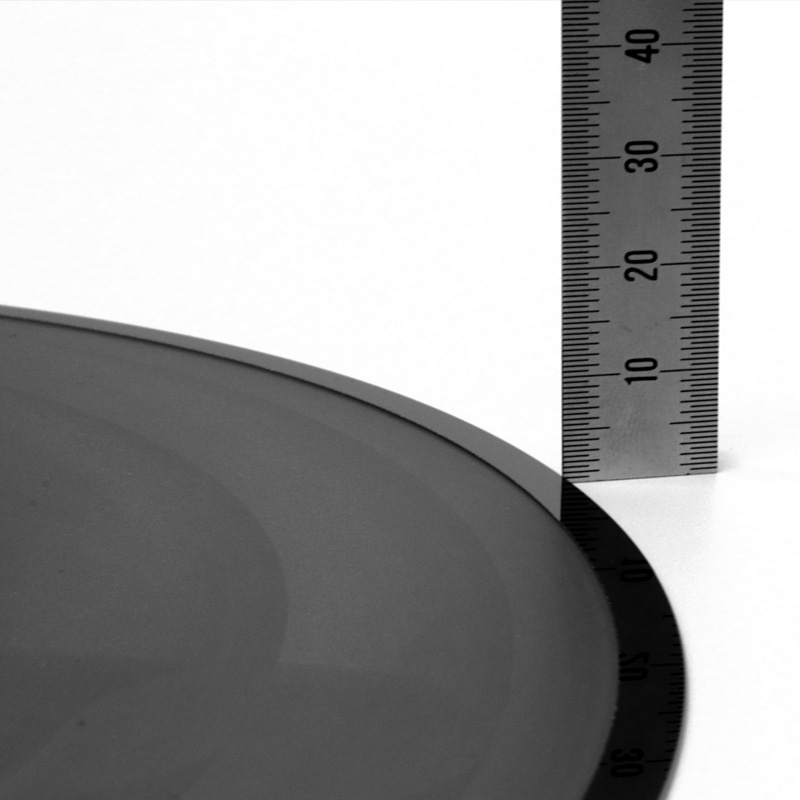

材質:シリコン(Si)ウエハ6インチ
加工:4-□20×深さt0.25±0.05ザグリ加工
   4-□30×深さt0.3±0.05ザグリ加工

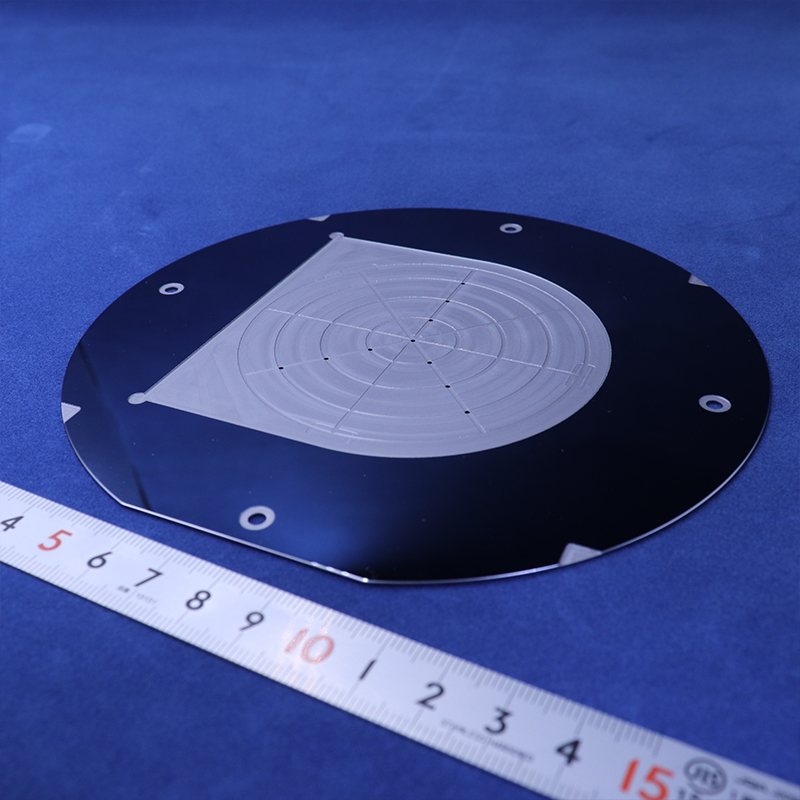

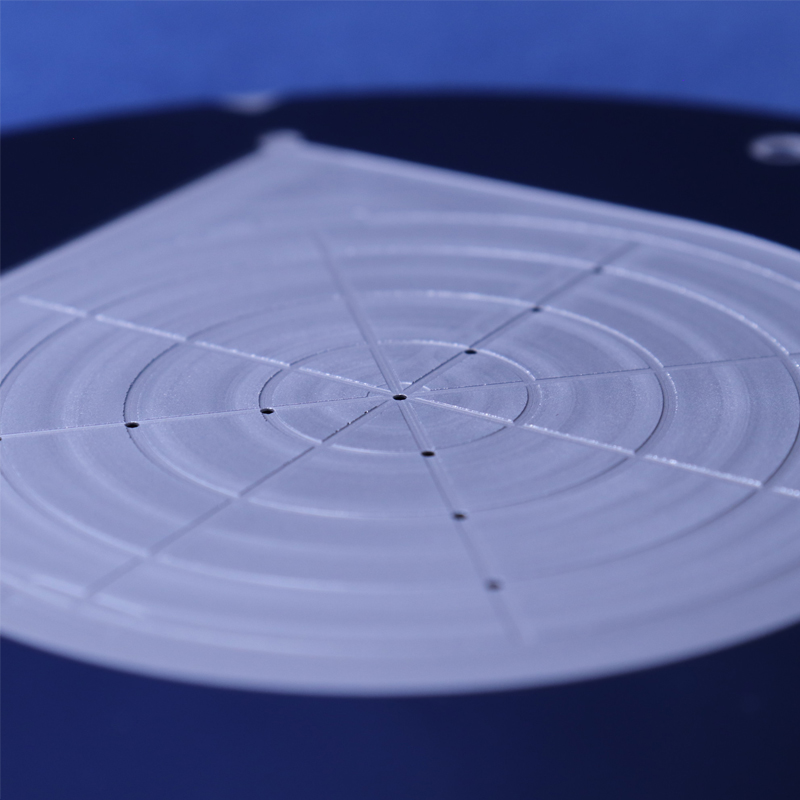

材質:シリコン(Si)ウエハ6インチ
加工:ザグリ、溝、穴など
6インチSiウエハに深さ0.25mmのザグリ加工、そこから深さ0.1mm深さの溝加工やφ1貫通穴 Siウエハを高品質に加工可能

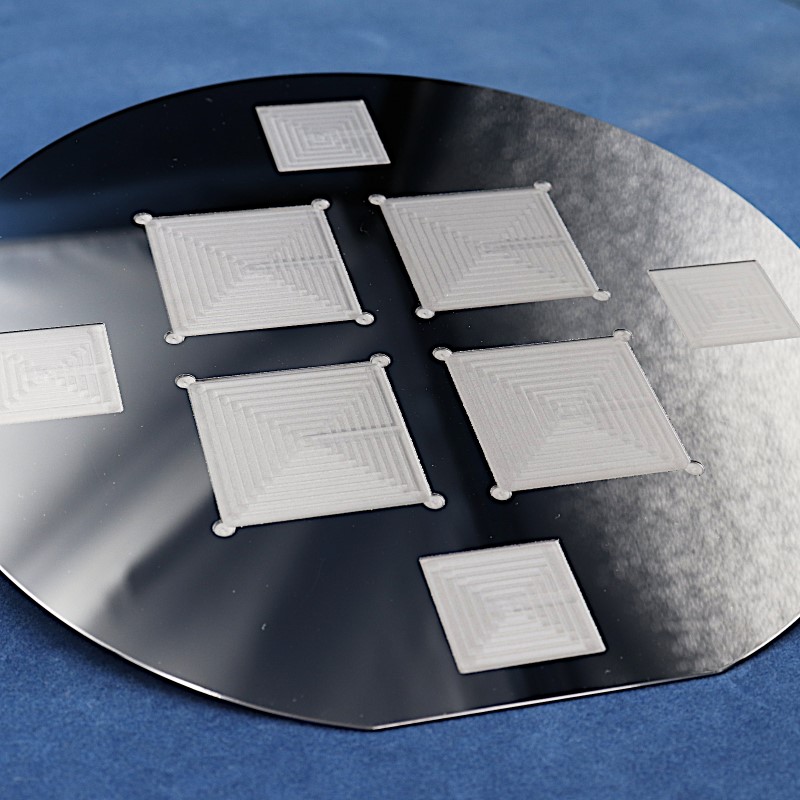

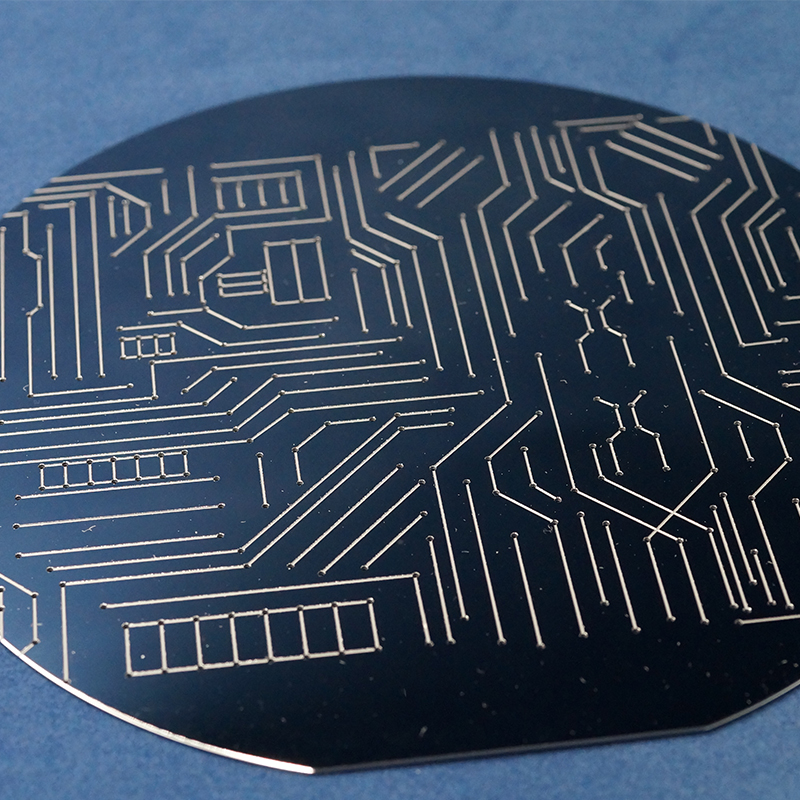

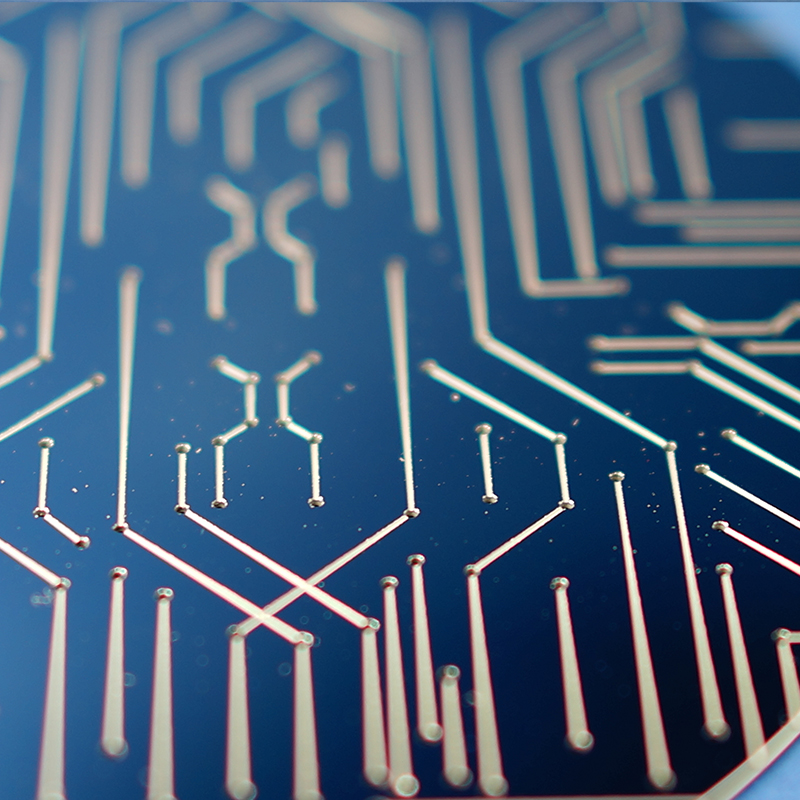

材質:シリコン(Si)ウエハ6インチ
加工:溝加工、穴加工など
6インチSiウエハ 溝幅0.3mm深さ0.15mmの溝加工やφ0.8mm貫通穴加工 Siウエハを高品質に加工可能
材質:シリコンウエハ 0.65t
加工:φ0.3貫通穴加工 320穴 Φ0.5貫通穴加工 など
材質:シリコン (Si)ウエハ 0.775t
加工:ザグリ加工深さ0.3mm

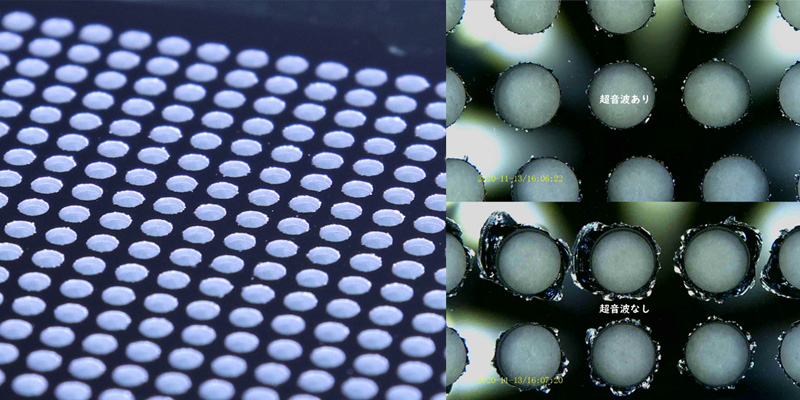

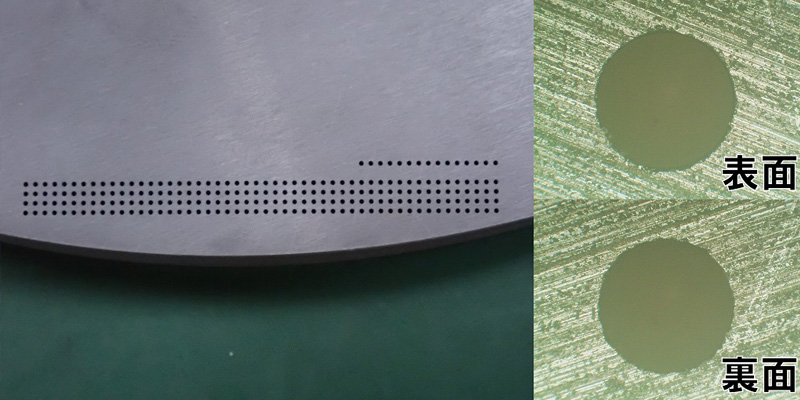

材質:シリコン (Si)ウエハ 0.7t
加工:Φ1.0貫通穴加工1199穴、加工時間30秒/穴
超音波スピンドルを使用、欠け(チッピング)も少なく良好です。
材質:シリコン (Si)ウエハ 12.5t
加工:Φ0.42 深さ12.5mm貫通穴加工
超音波スピンドルを使用しツール1本で232穴加工できました。 ダイヤモンド電着ツール#400、15分40秒/穴

窒化アルミ加工

非常に脆く欠けやすく目詰まりしやすい素材ですが、石英ガラス加工と同様に穴・溝加工、ザグリ加工・形状加工が可能です。お気軽にお問合せください。

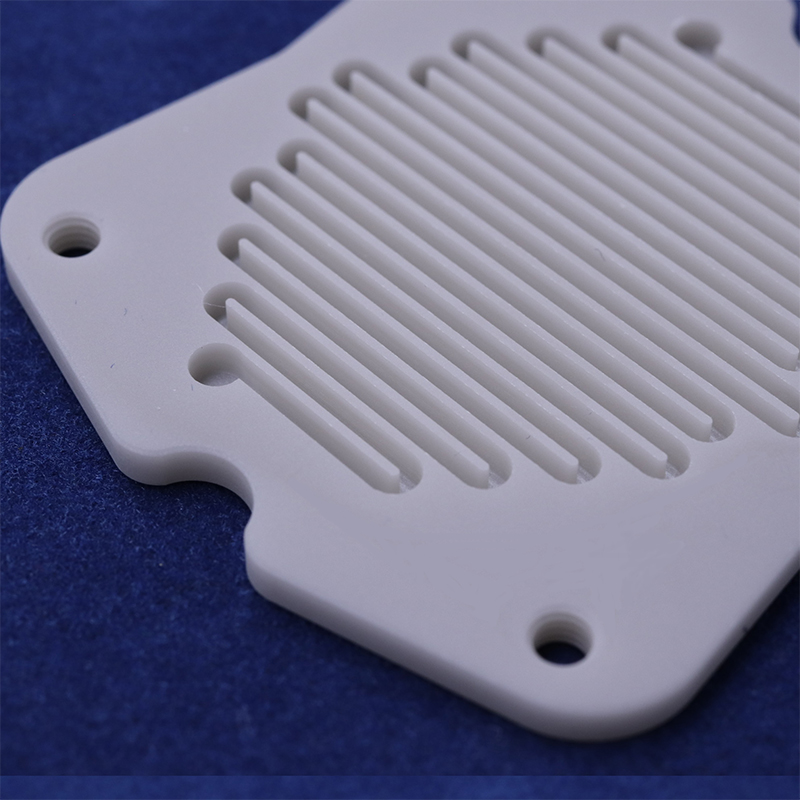

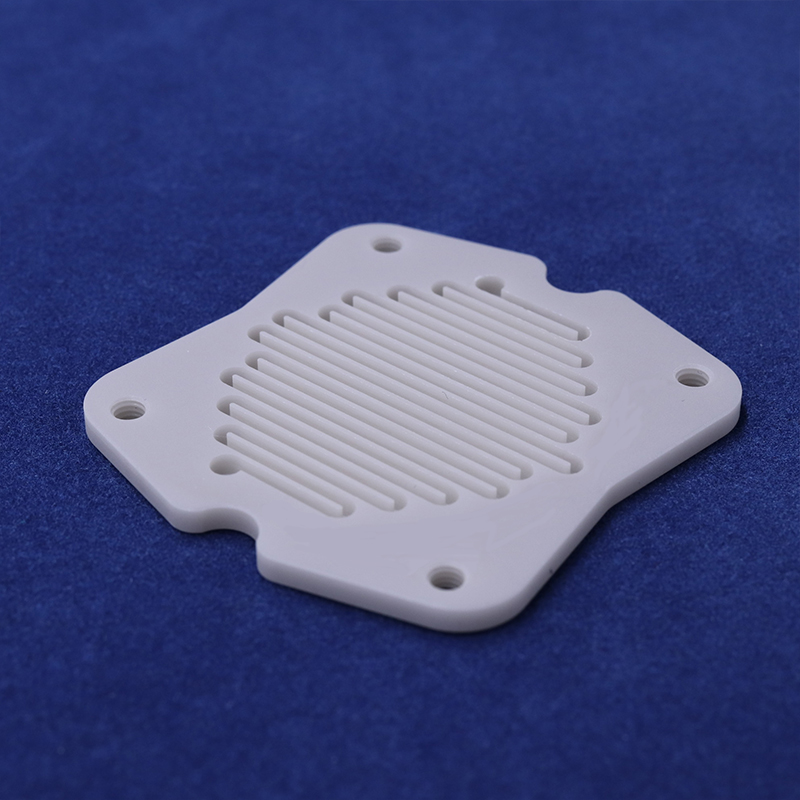

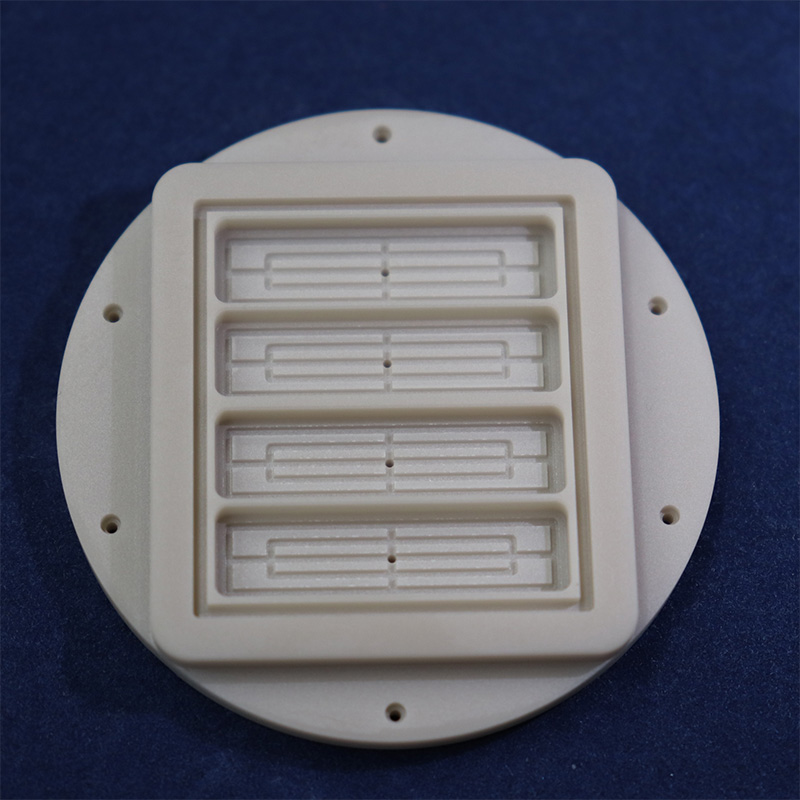

材質:窒化アルミ(AIN)
加工:Φ0.6・Φ0.8貫通穴加工
幅0.6㎜×深さ1.0mm 溝加工
側面の溝間壁厚0.5mm
材質:窒化アルミ(AIN)
加工:φ1.0溝底の壁厚0.3mm
側面の溝間壁厚0.4mm
M3ネジ

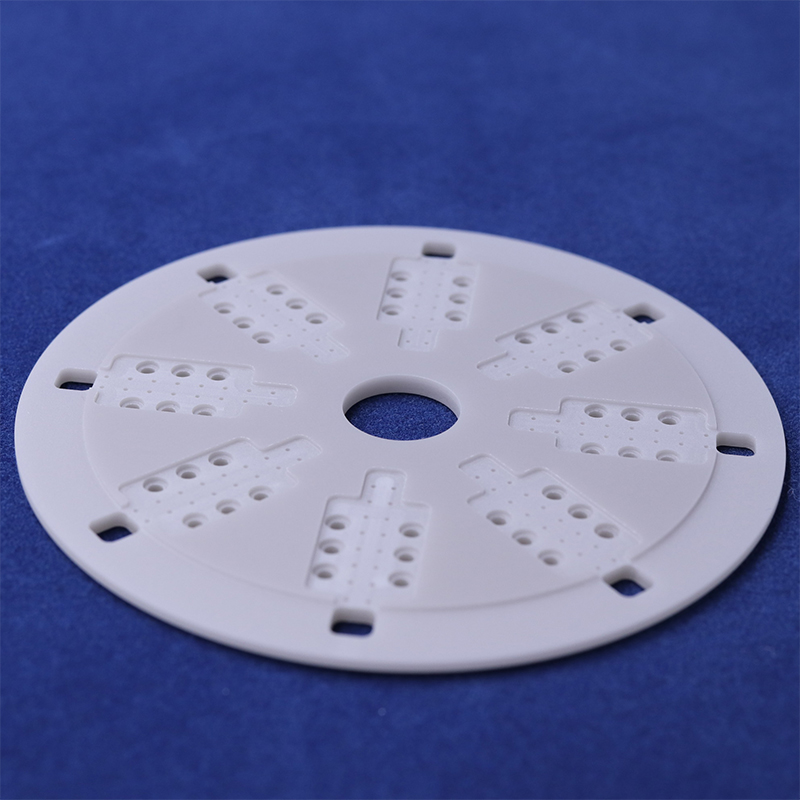

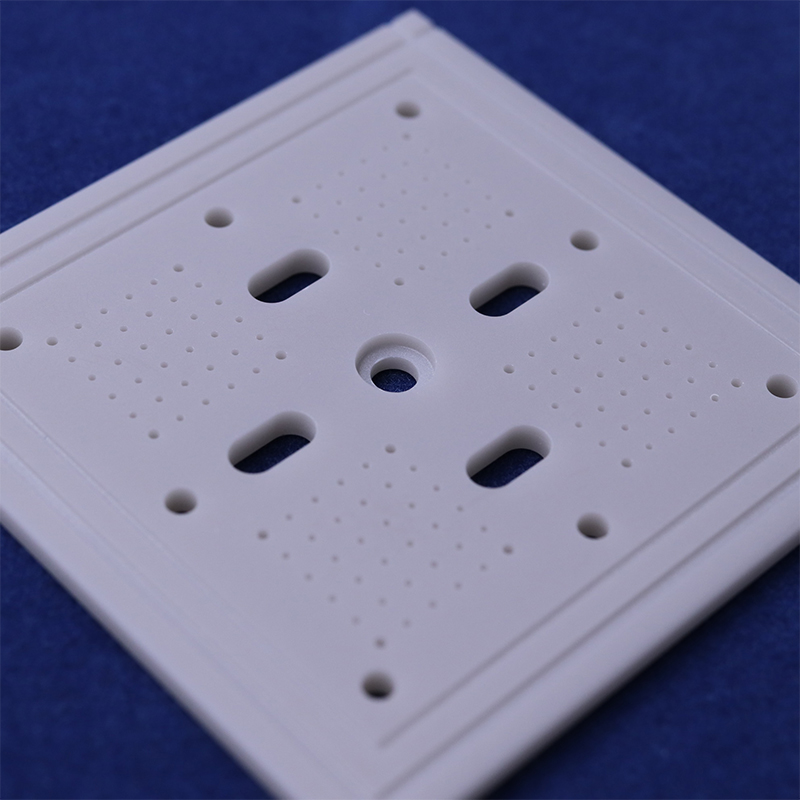

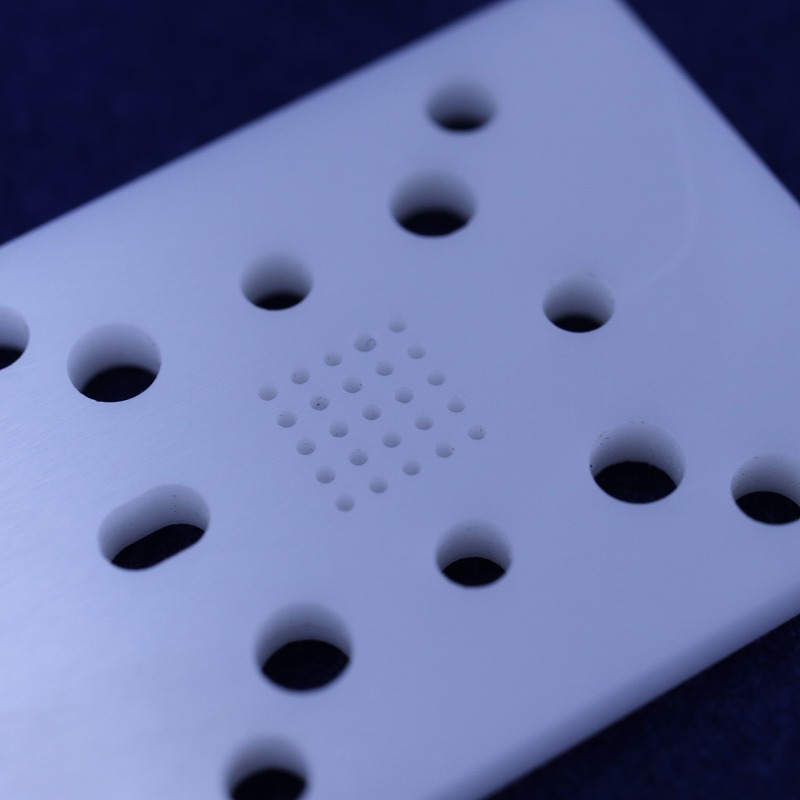

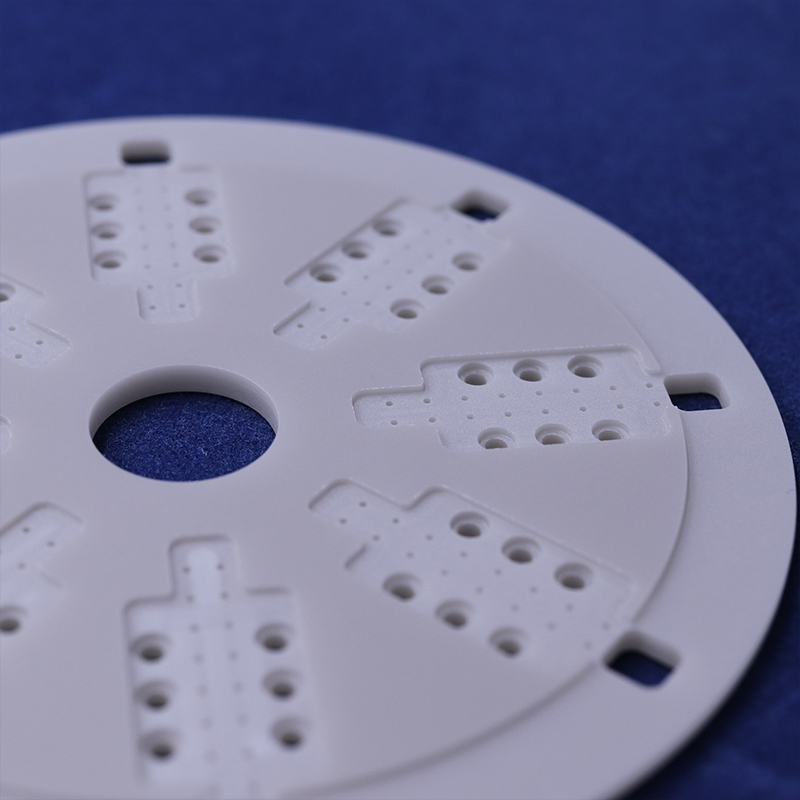

材質:窒化アルミ(AIN)
加工:Φ0.5×144 Φ1.5×48 各種穴加工 Φ2.5×48×0.5t ザグリ加工 形状加工

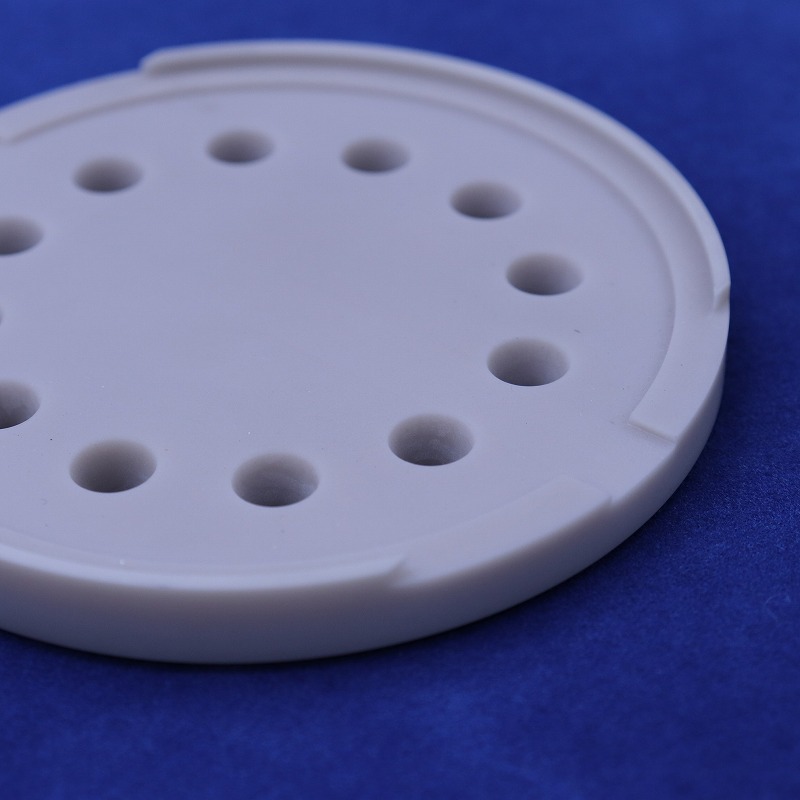

材質:窒化アルミ(AIN)
加工:Φ0.7×16 Φ0.5×128 Φ2×8 Φ3 Φ5 各種穴加工 溝幅0.6mm深さ0.5mm

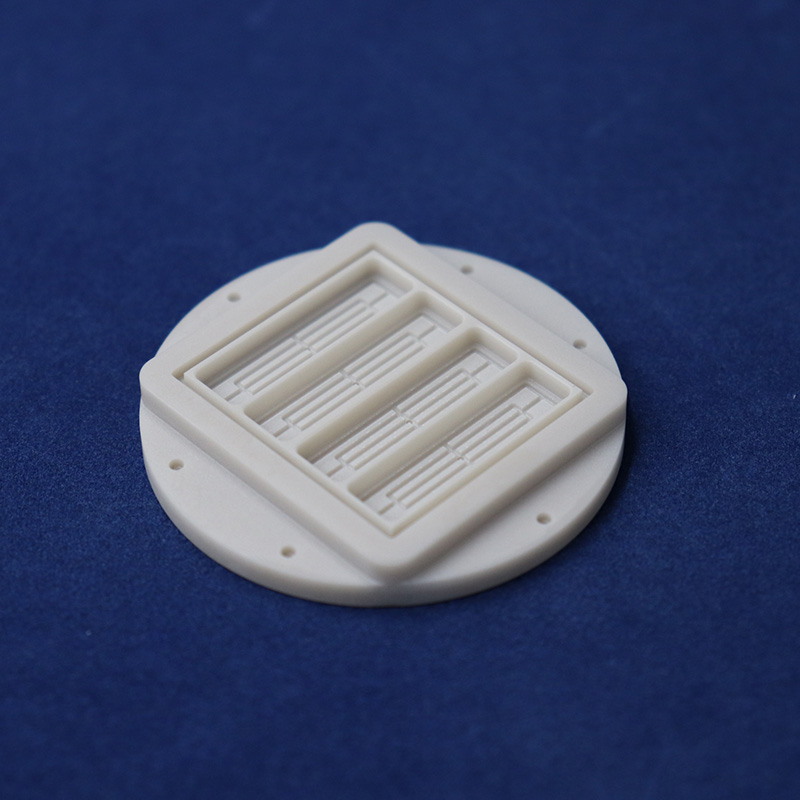

材質:窒化アルミ(AIN)
加工:形状加工

サファイア加工

硬度が非常に高く加工が難しいサファイアにも小径・深穴加工が可能です。高強度、耐摩耗性に優れていますので金属部品からの置き換え依頼が増えています。穴、溝、ザグリ加工もできますので是非ご相談ください。

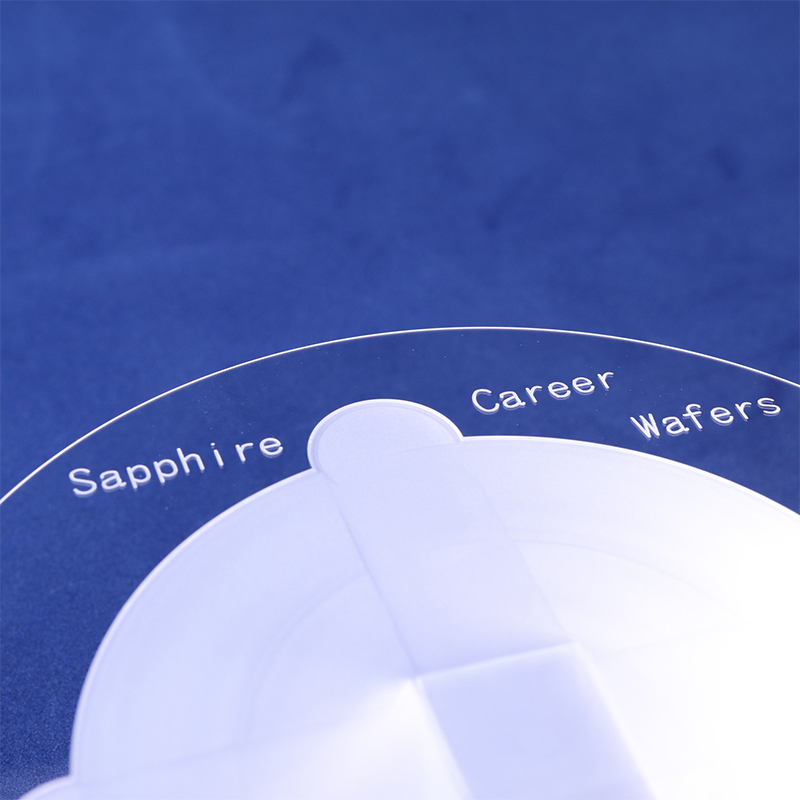

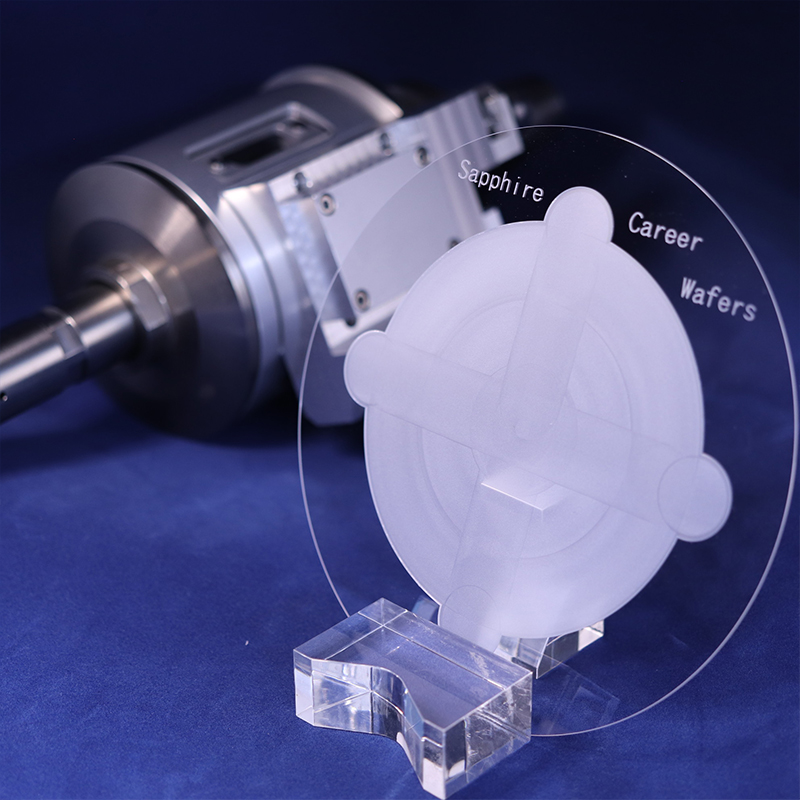

φ150 6インチ サファイア キャリアウエハ
使用用途:半導体工程のウェハ搬送時で使用されるキャリアウェハ
加工内容:4インチ対応 サファイアザグリ加工
文字はレーザー刻印ではなく、φ0.4ツールにて切削

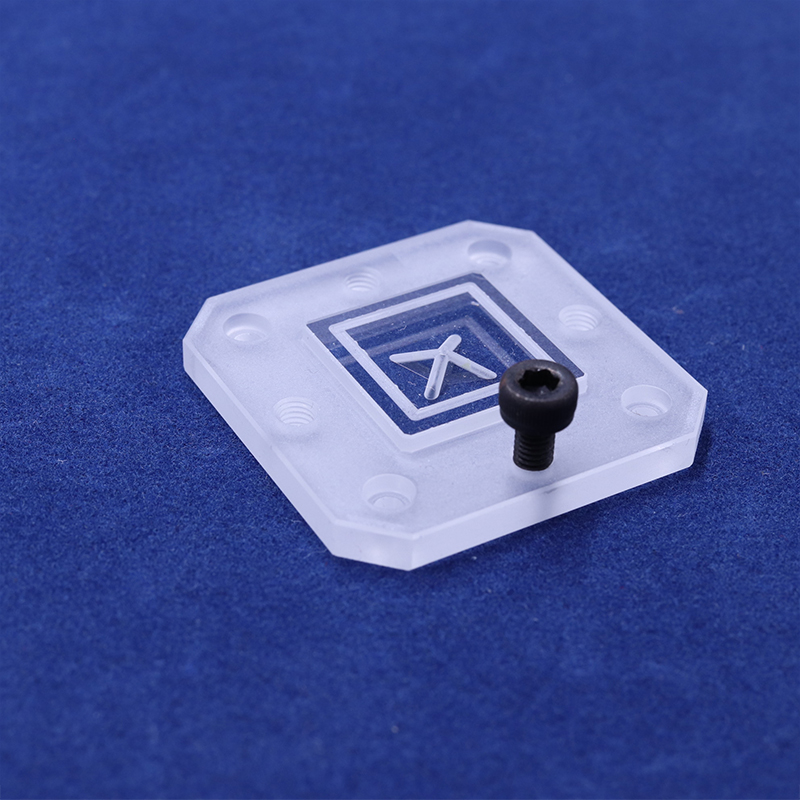

材質:サファイアガラス
M3ネジ x 4
Φ1 斜め穴加工 x 4
Φ0.5 深さ1.5㎜穴加工
溝幅1㎜深さ0.7㎜ 溝加工
Φ3.6 ザグリ穴加工

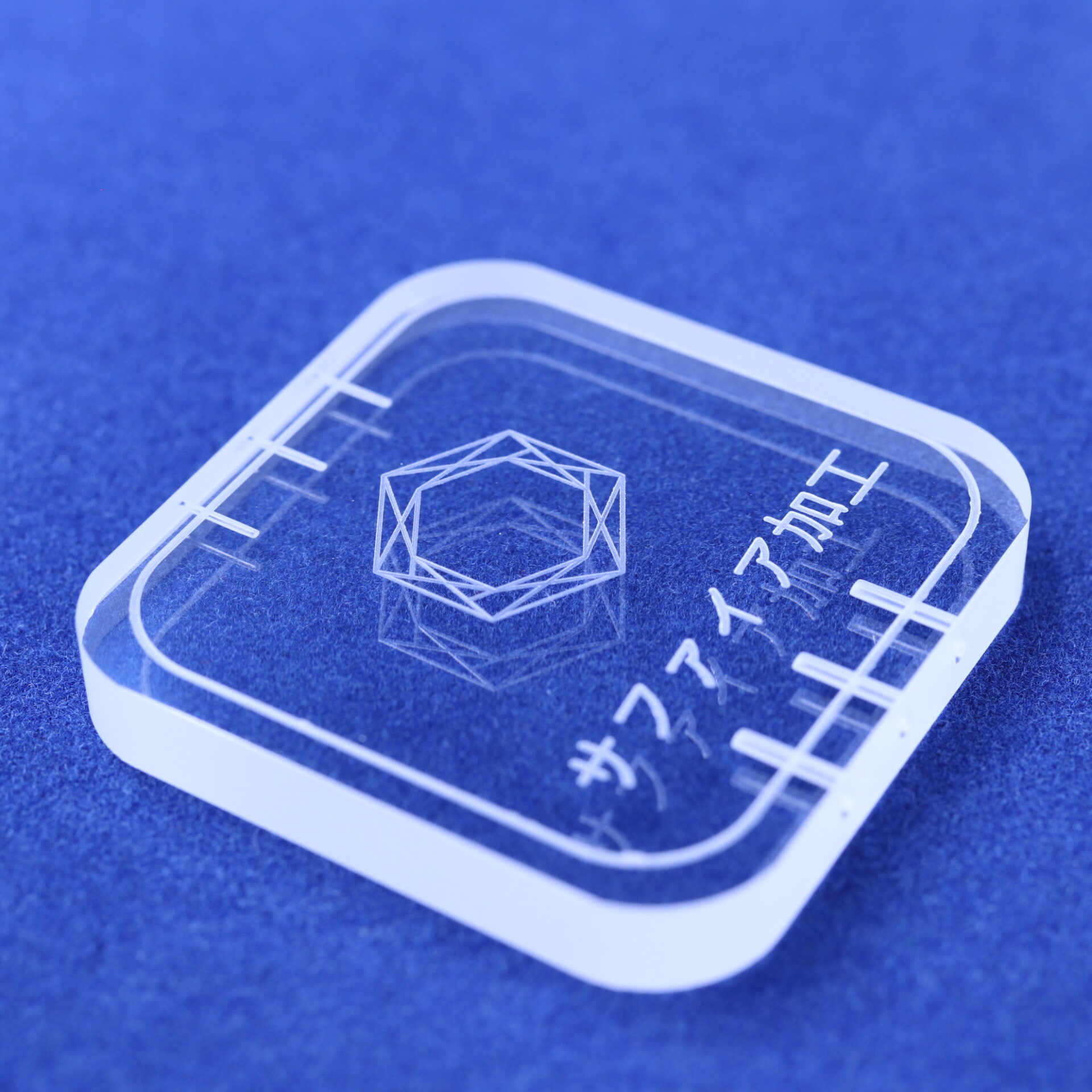

材質:サファイア □32mm×4.5t
加工:φ1深さ5mm穴加工
φ0.5深さ4mm穴加工
幅0.4mm深さ0.2mm溝加工
幅0.3mm深さ0.2mm溝加工
幅0.2mm深さ0.1mm溝加工
キラ・コーポレーション製GCV-30で加工しました。

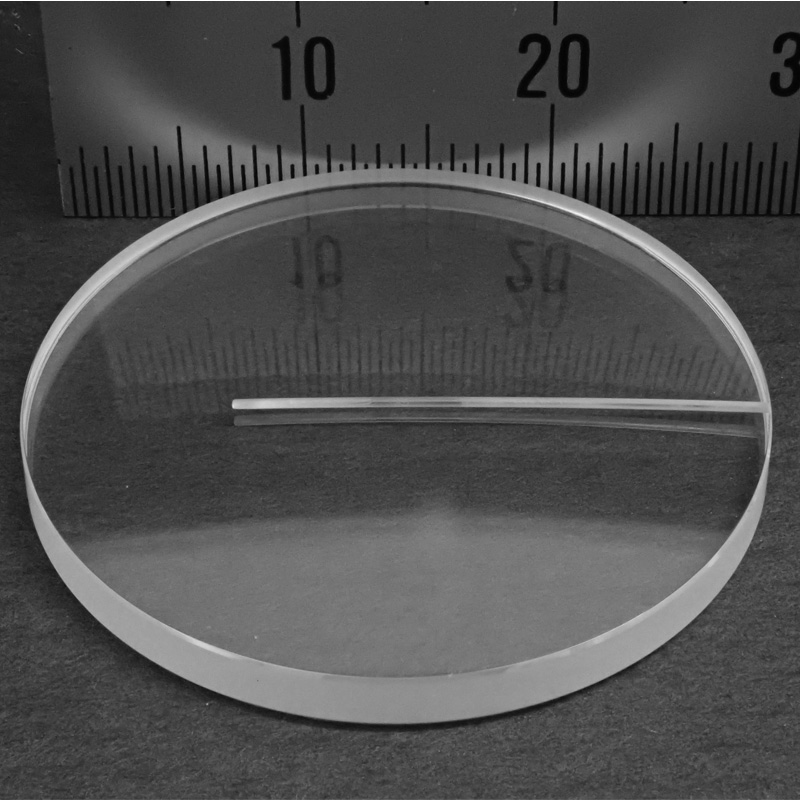

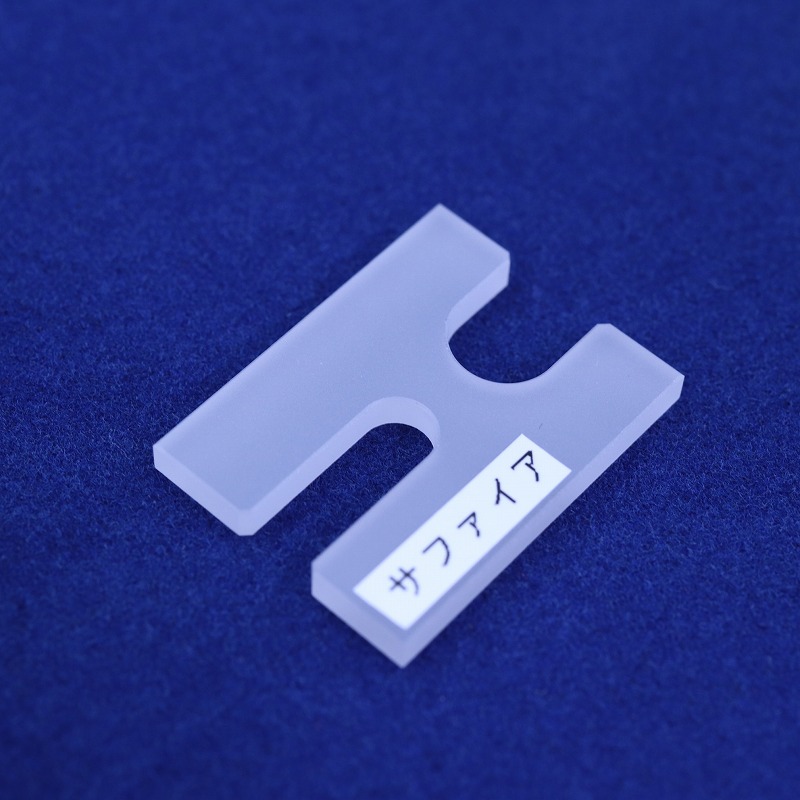

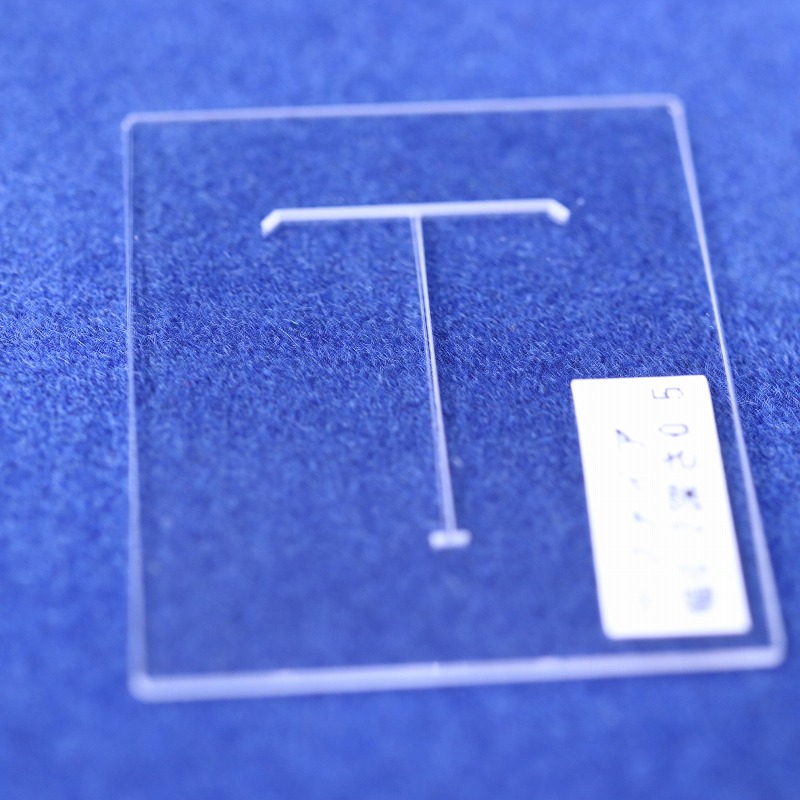

材質:サファイア
加工:幅0.2mm 深さ0.5mm貫通溝加工

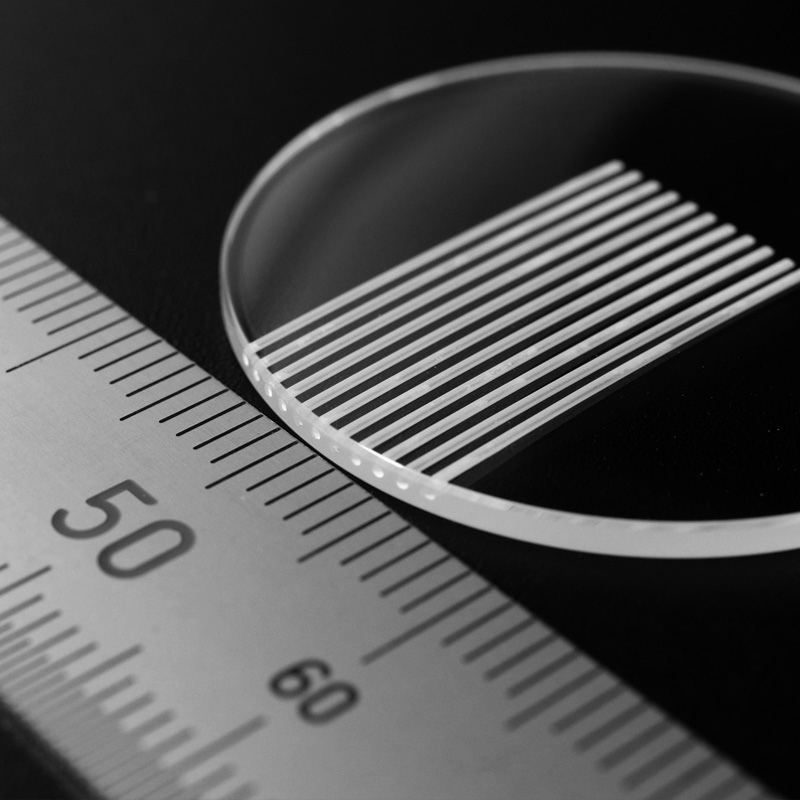

材質:サファイア 2.0t
加工:幅6mm、4mm溝加工
材質:サファイア 1.2t
加工:Φ0.14貫通穴加工
Φ0.4貫通穴加工
Φ0.7貫通穴加工
各種溝加工

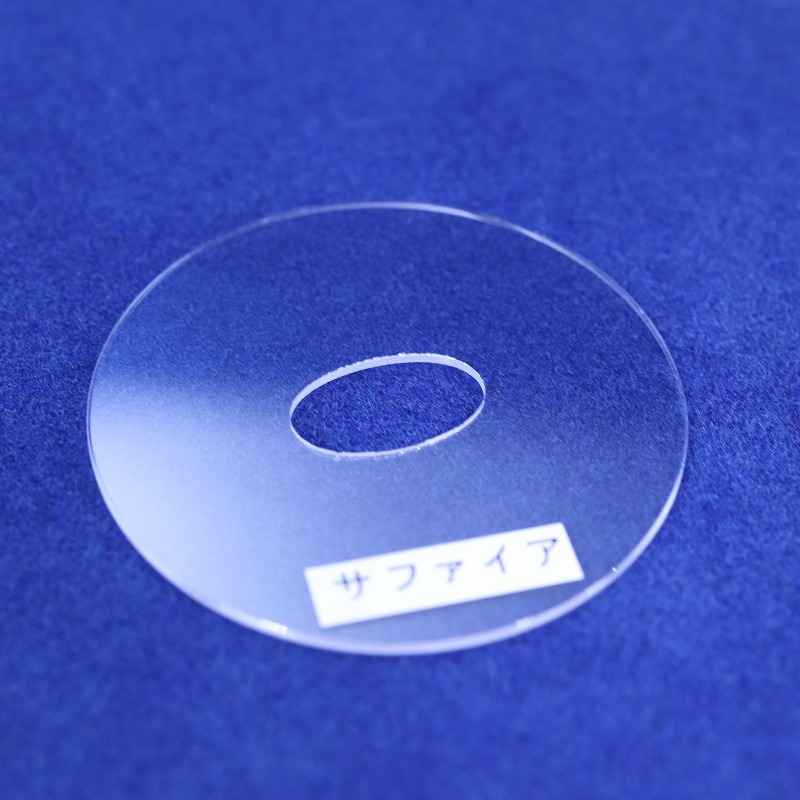

材質:サファイア
加工:楕円形状穴加工
材質:サファイア
加工:ザグリ加工
材質:サファイア
加工:Φ0.5 深さ20mm止り穴加工
材質:サファイア
加工:Φ0.5 深さ20mm止り穴加工
1ツールで11穴加工できました!

石英ガラス加工

石英ガラスは非常に硬い材料ですが衝撃に対して脆い性質があります(脆性材料)。 加工には通常、ダイヤモンド砥粒を用いた工具を使用しますが「欠け」「チッピング」「割れ」を起こしやすいため、加工に超音波スピンドルを使用する事で加工抵抗を激減させたダメージレス加工が可能になります。また、切り粉の排出性が良くなりますのでアスペクト比1:10以上の深穴加工もお任せください。

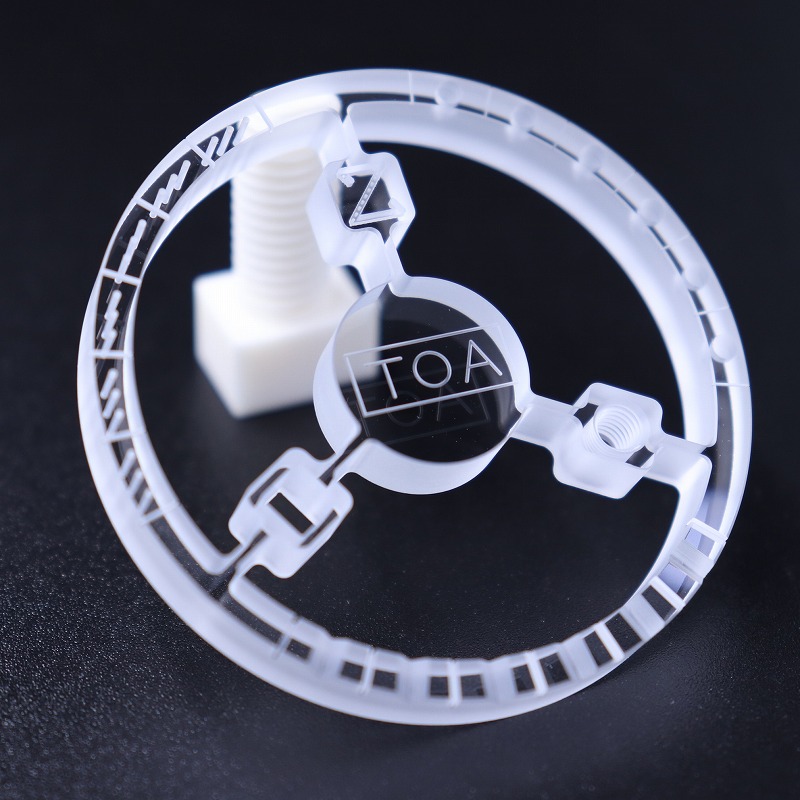

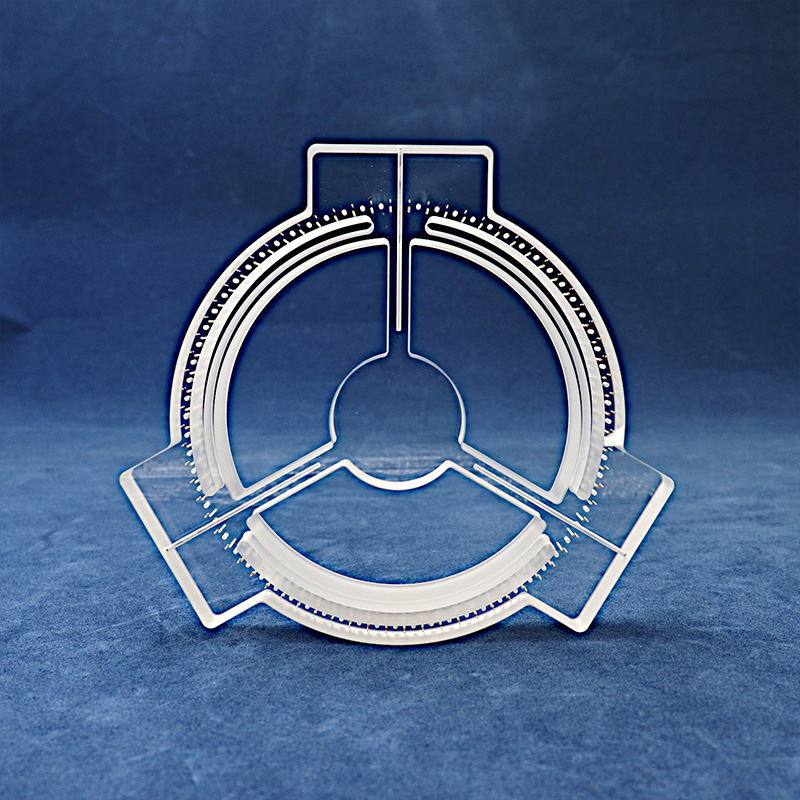

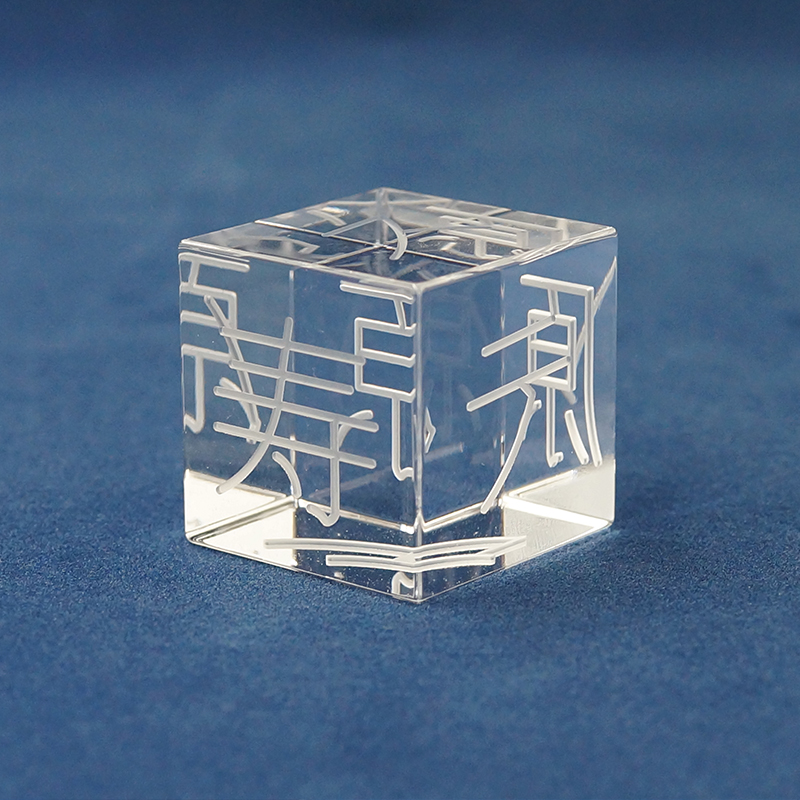

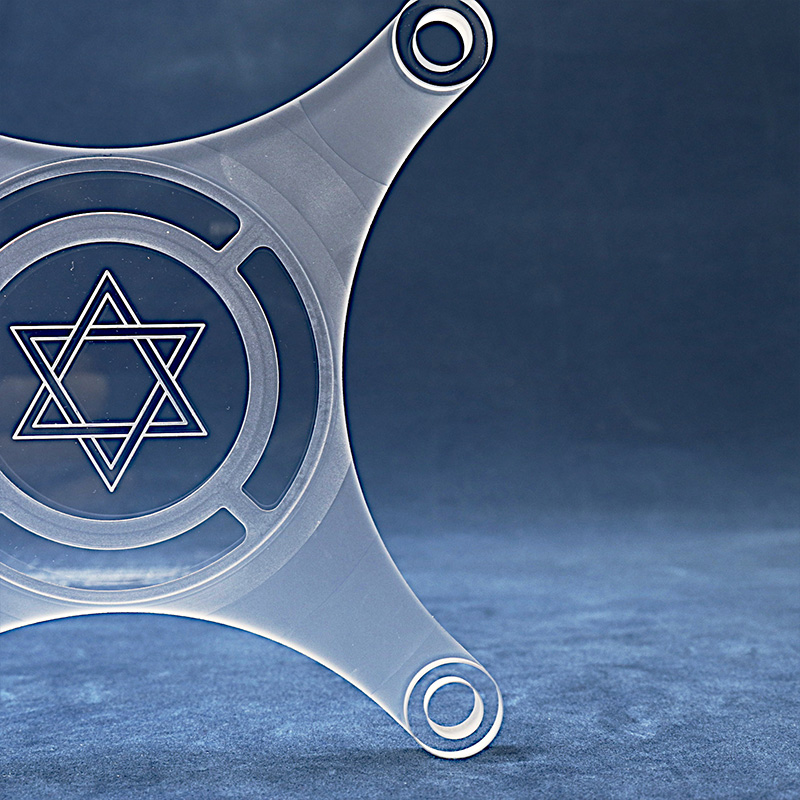

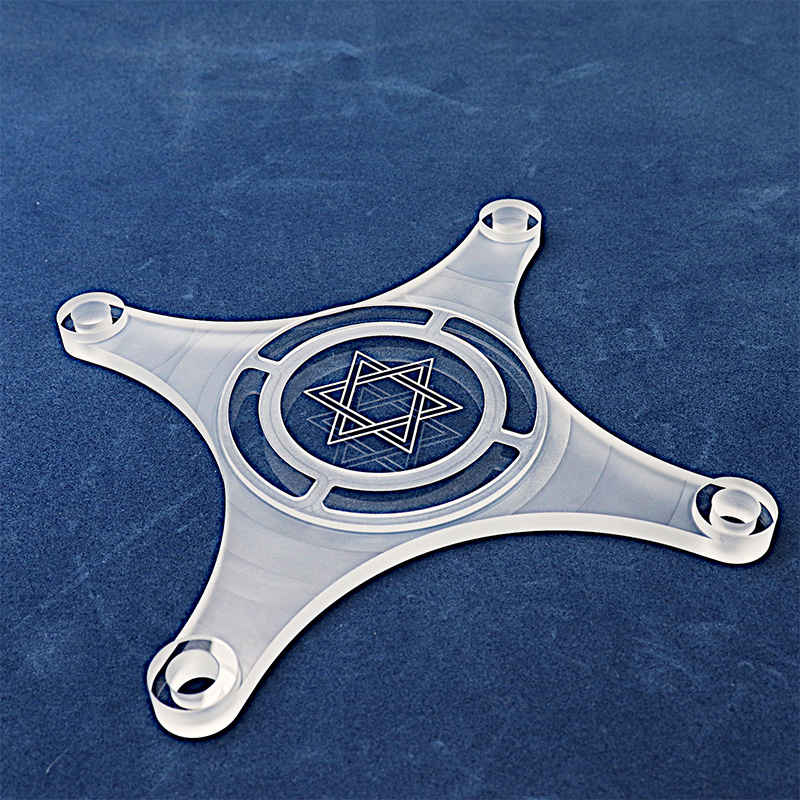

材質:石英ガラス
加工:幅0.5mm☓深さ0.5mm 文字(六芒星)
  :4-Φ10貫通穴加工
         :形状加工

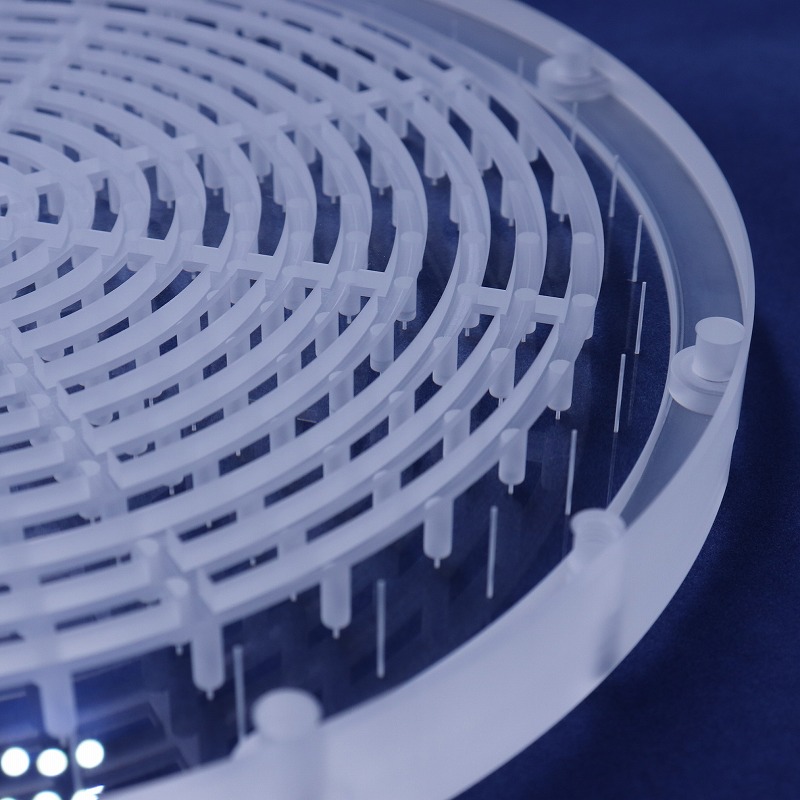

材質:石英ガラス
加工:石英15t
120-Φ0.3 深さ3.0mm
120-Φ0.5 深さ5.0mm
3-Φ1.0 深さ40mm

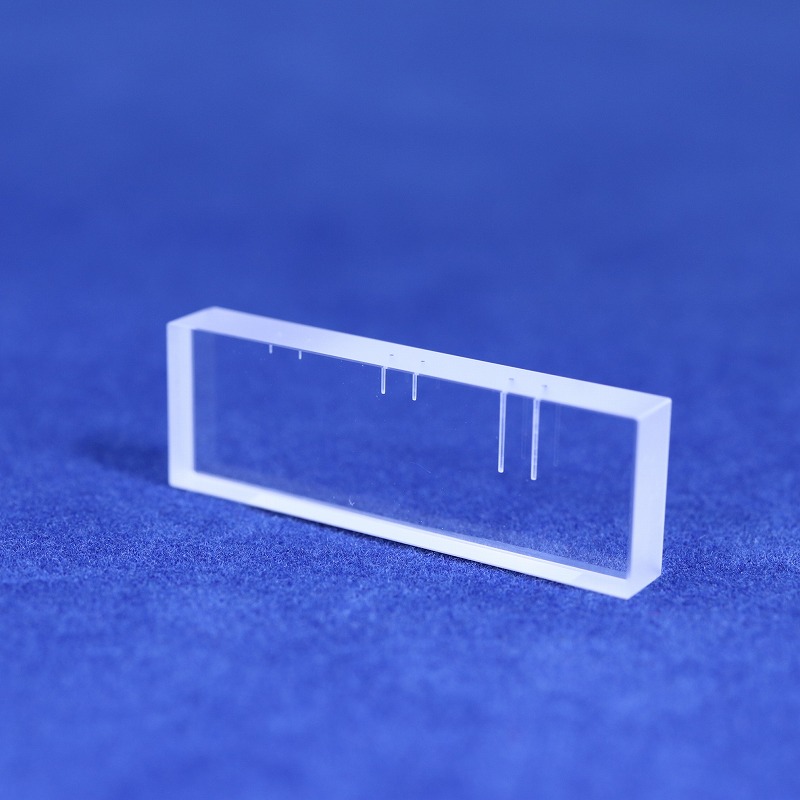

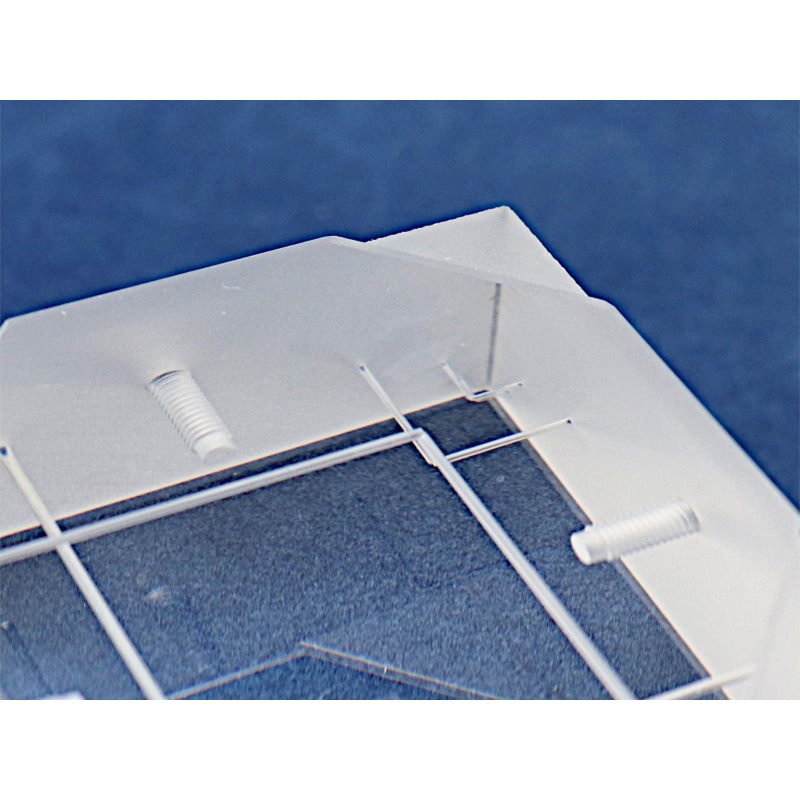

材質:石英ガラス
加工:穴加工 2-Φ0.29 深さ2.5mm
2-Φ0.36 深さ4.0mm
2-Φ0.61 深さ10.5mm
2-Φ0.8  深さ37.0mm
   :M3ネジ加工×4

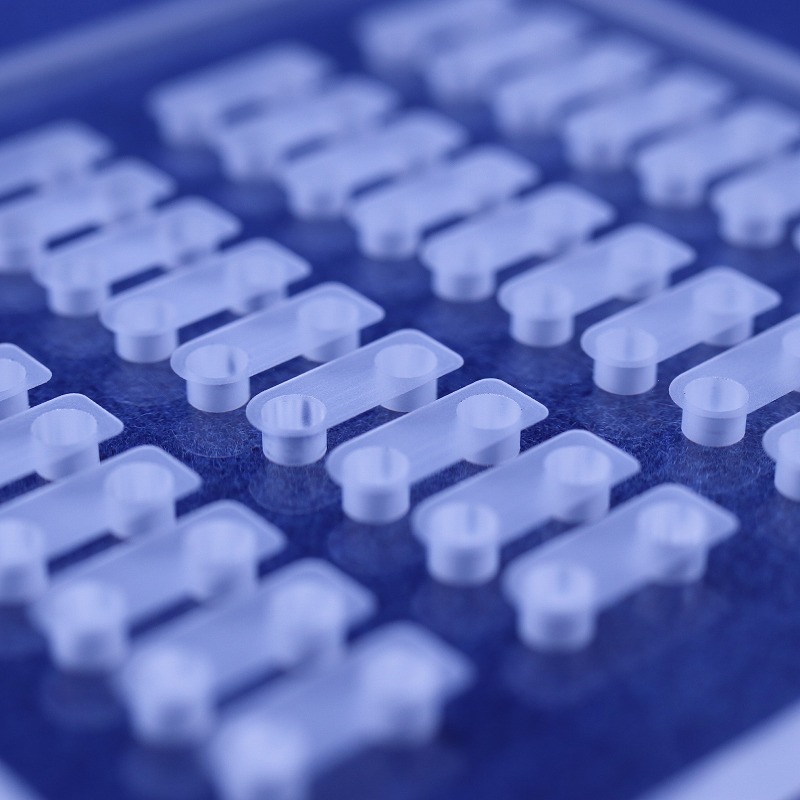

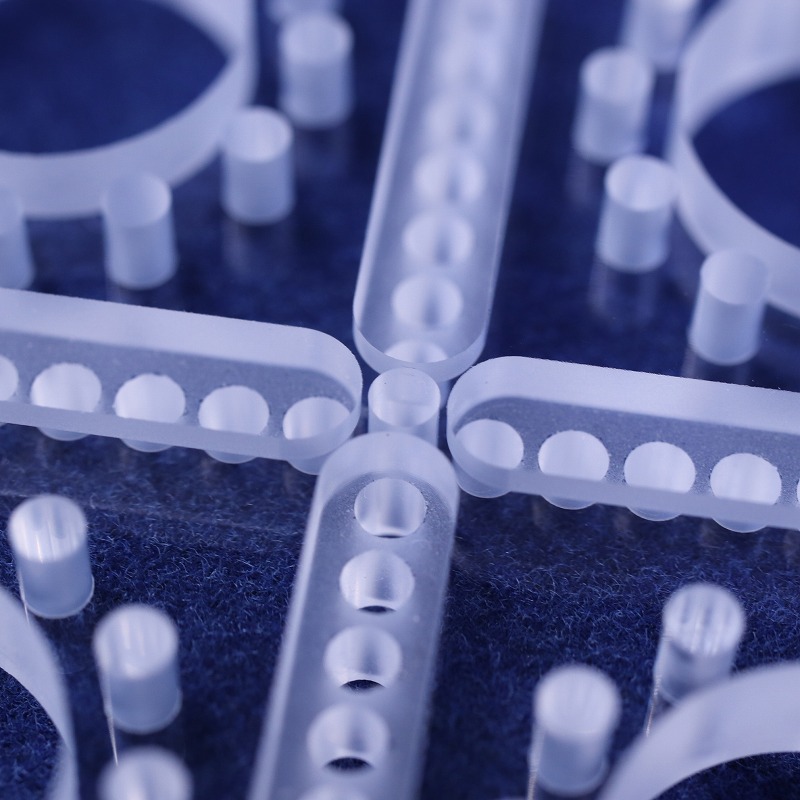

材質:石英 5t

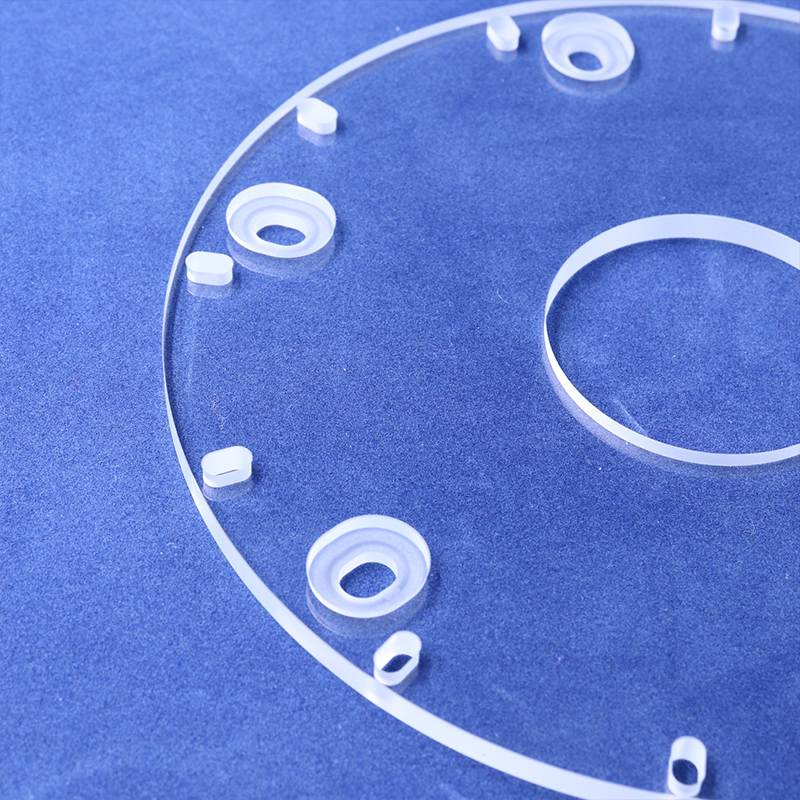

加工:12-長孔加工 6-長孔ザグリ
材質:石英ガラス
加工:幅0.8mm溝加工 深さ0.5mm

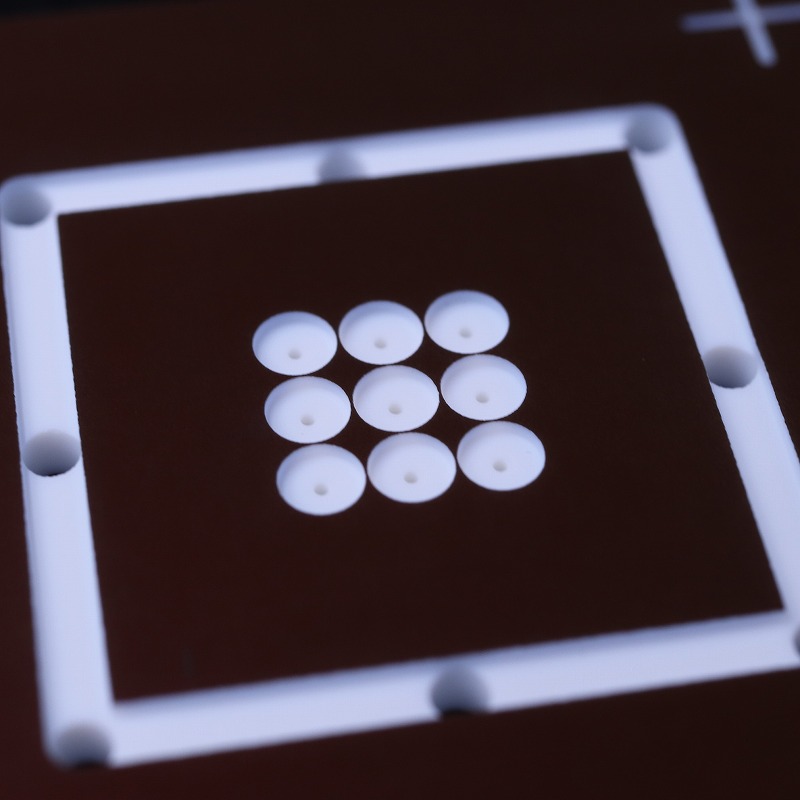

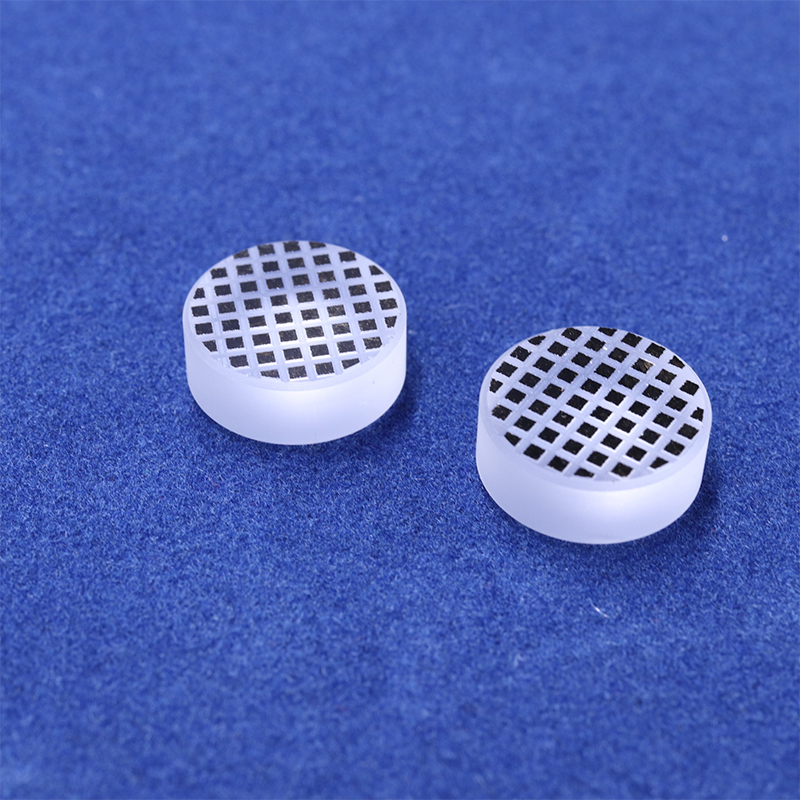

材質:テンパックス 1t
加工:φ0.8、φ2.0ザグリ加工 深さ0.5mm壁厚0.2mm
材質:白色ネクストリーマ 3t
加工:φ0.5穴加工、φ2.0ザグリ加工、壁厚0.1mm

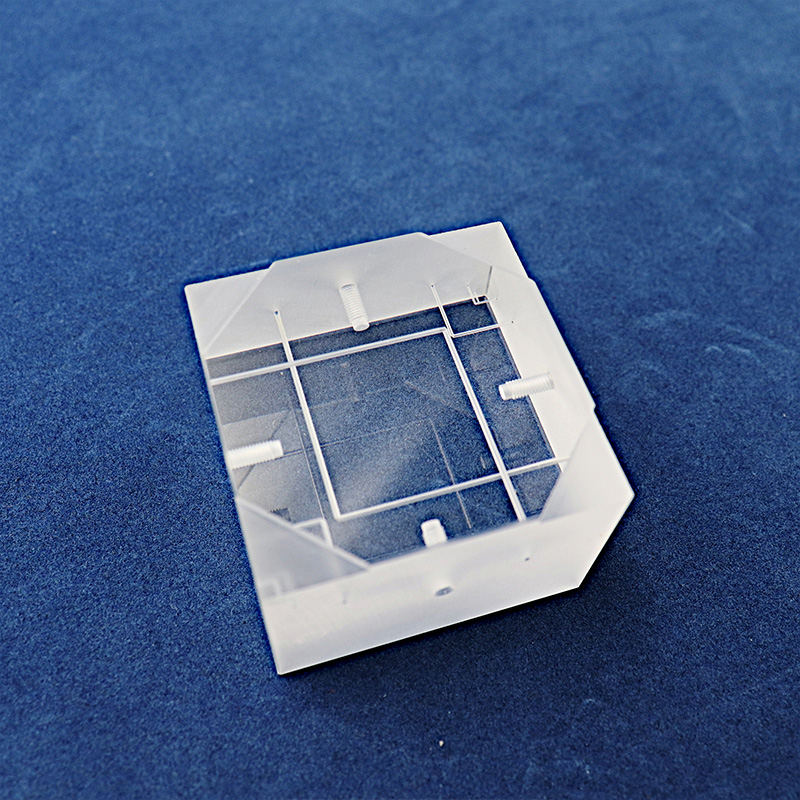

材質:石英ガラスプリズム
加工:φ0.5深さ20mm貫通穴加工

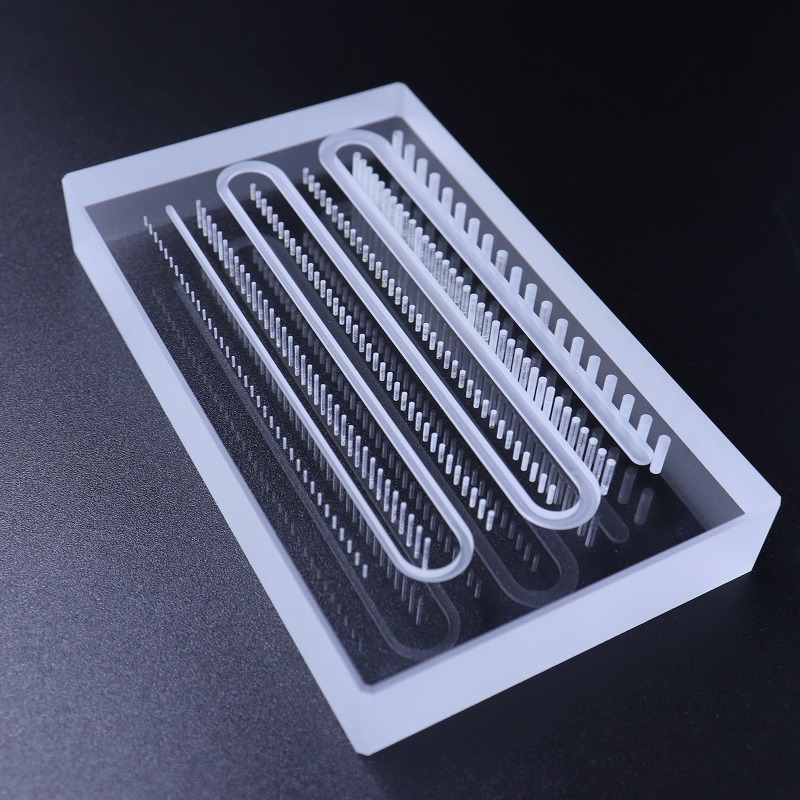

材質:石英ガラス 15t
加工:Φ0.3深さ3.5mm穴加工
Φ0.48深さ10.1mm穴加工
Φ0.6深さ5.6mm穴加工
など
材質:石英ガラス φ35×100mm
加工:φ2.0深さ100mm貫通穴加工

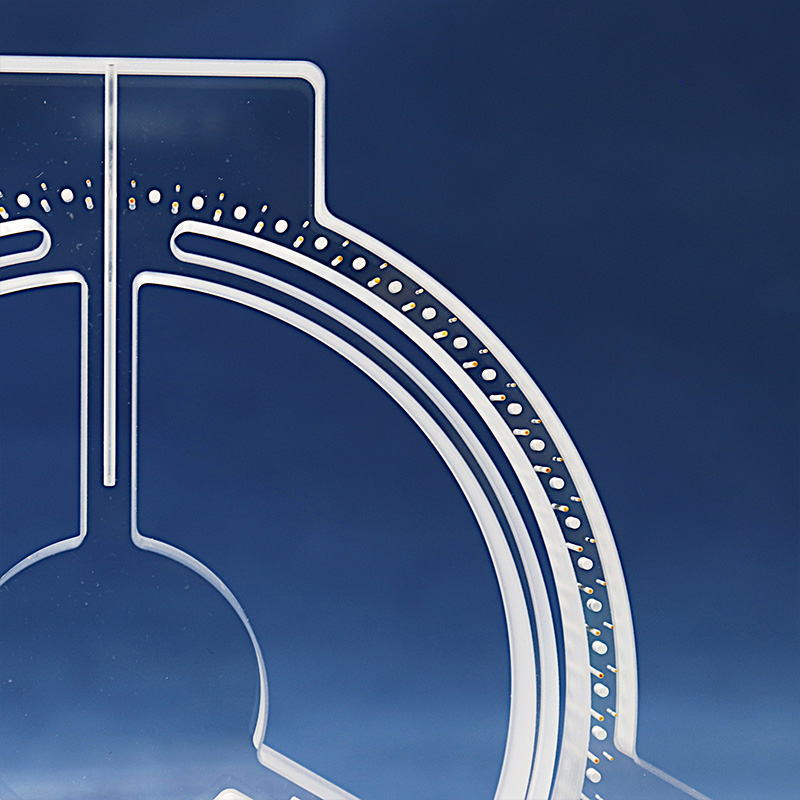

材質:石英ガラス
加工:幅0.2mm溝加工
テーパー穴加工
90°V溝加工
Φ0.5深さ6mm貫通穴加工
など

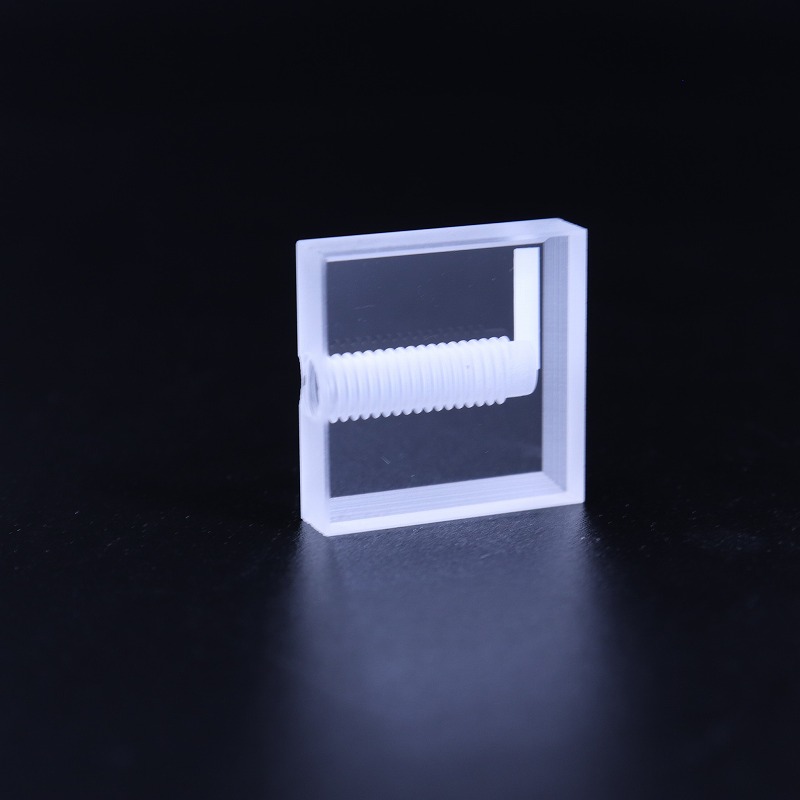

材質:石英ガラス
加工:ネジ加工

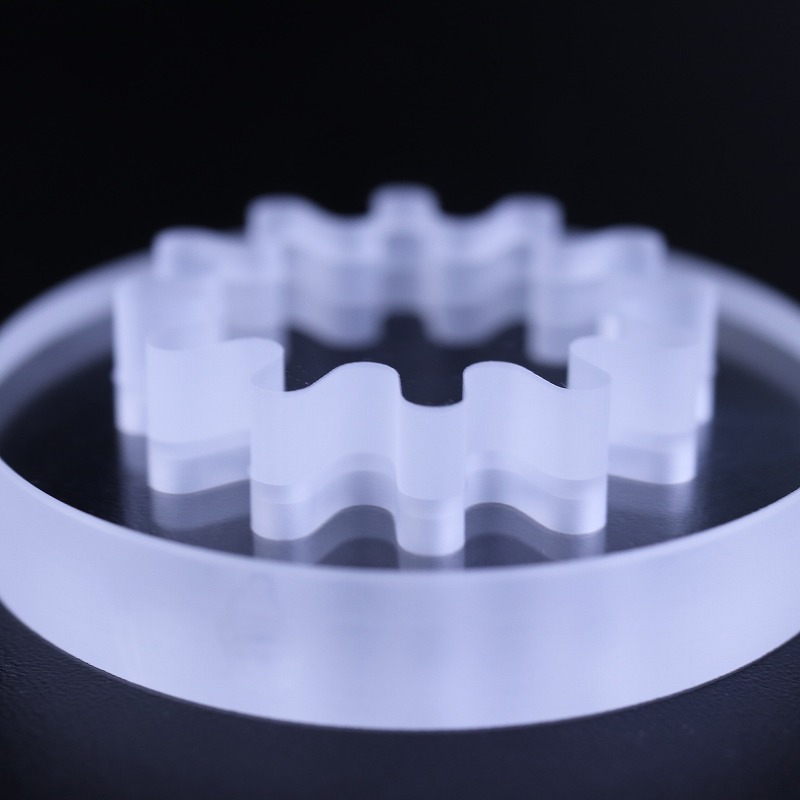

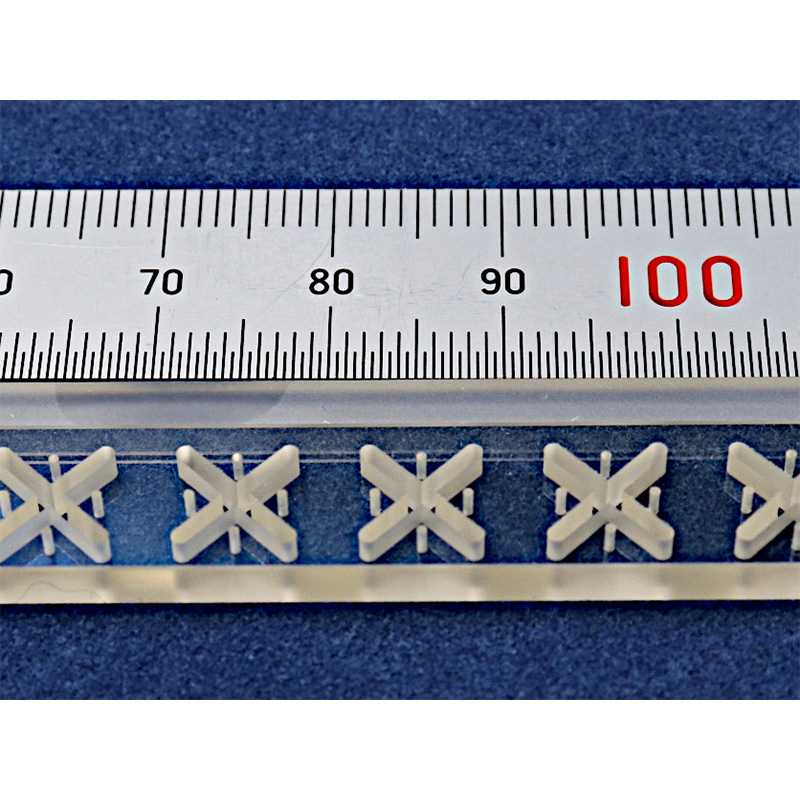

材質:石英ガラス
加工:形状加工
オス形状とメス形状を別々に加工し嵌め合わせています。スムーズに抜き差しできます。

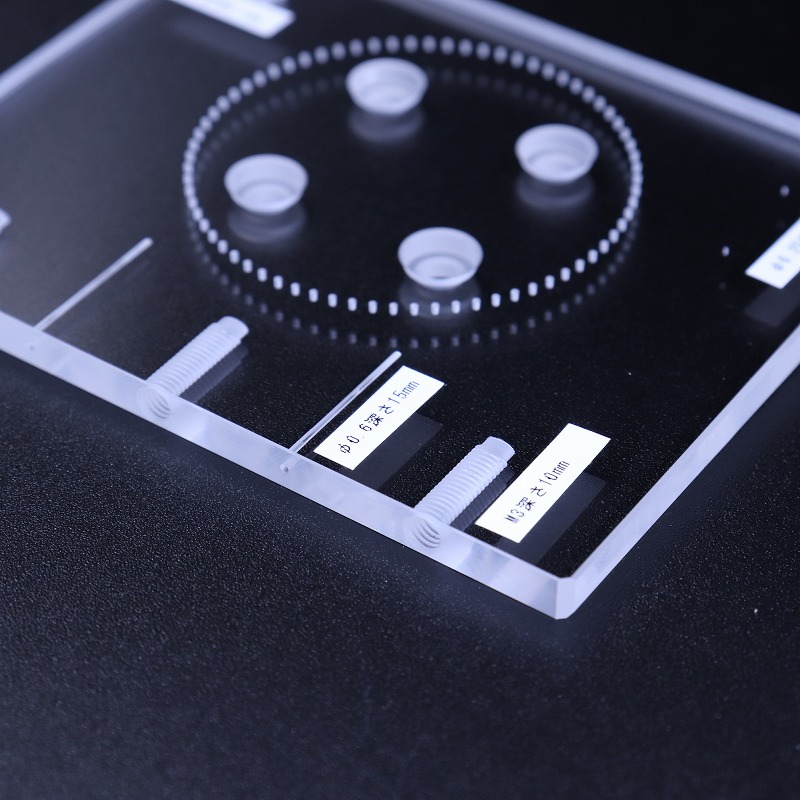

材質:石英ガラス
加工:M3メネジ加工深さ10mm
Φ0.6深さ15mm穴加工

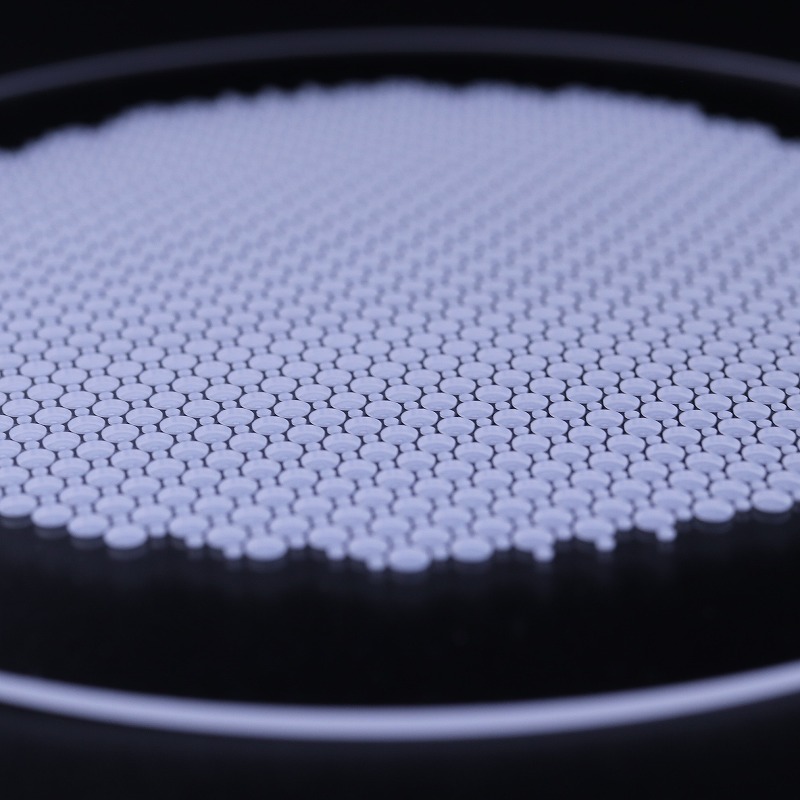

材質:石英ガラス
加工:φ0.2深さ2mm 400穴
超音波スピンドルを使用しダイヤモンド電着ツール1本で加工できました。
材質:石英ガラス
加工:φ0.1深さ1mm 200穴
超音波スピンドルを使用しダイヤモンド電着ツール1本で加工できました。
材質:石英ガラス
加工:φ0.3深さ4mm 225穴
超音波スピンドルを使用しダイヤモンド電着ツール1本で加工できました。
材質:石英ガラス 26t
加工:φ0.5深さ26mm貫通穴加工など
材質:石英ガラス 4t
加工:壁厚0.17mm
材質:石英ガラス
加工:Φ0.1深さ1mm
Φ0.2深さ2mm
Φ0.3深さ5mm
材質:石英ガラス 1.5t
加工:幅0.15mm貫通溝加工
材質:石英ガラス
加工:Φ1.0深さ43mm止まり穴加工
Φ1.0深さ44mm貫通穴加工

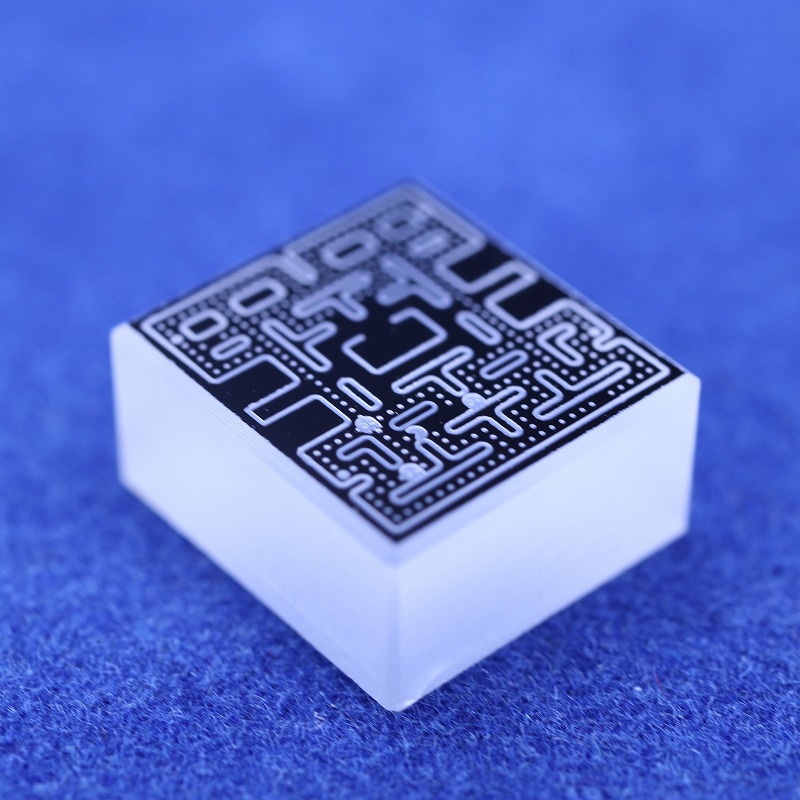

材質:石英ガラス(表面コーティング)
加工:幅0.1mm溝加工

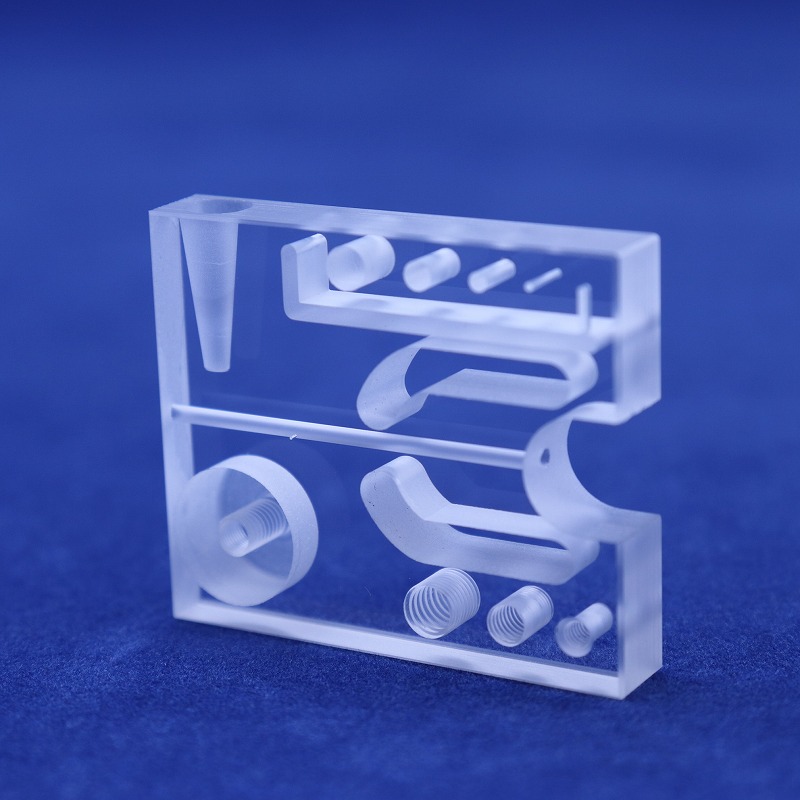

材質:石英ガラス
加工:オネジ、メネジ、テーパー穴加工など
材質:石英ガラス
加工:ザグリ加工、穴加工
超音波スピンドルを使用し欠け(チッピング)を最小限に抑えました。

ガラス加工

蒸着・コート品のガラスでも、石英ガラス加工と同様に穴・溝加工、ザグリ加工・形状加工が可能です。お気軽にお問合せください

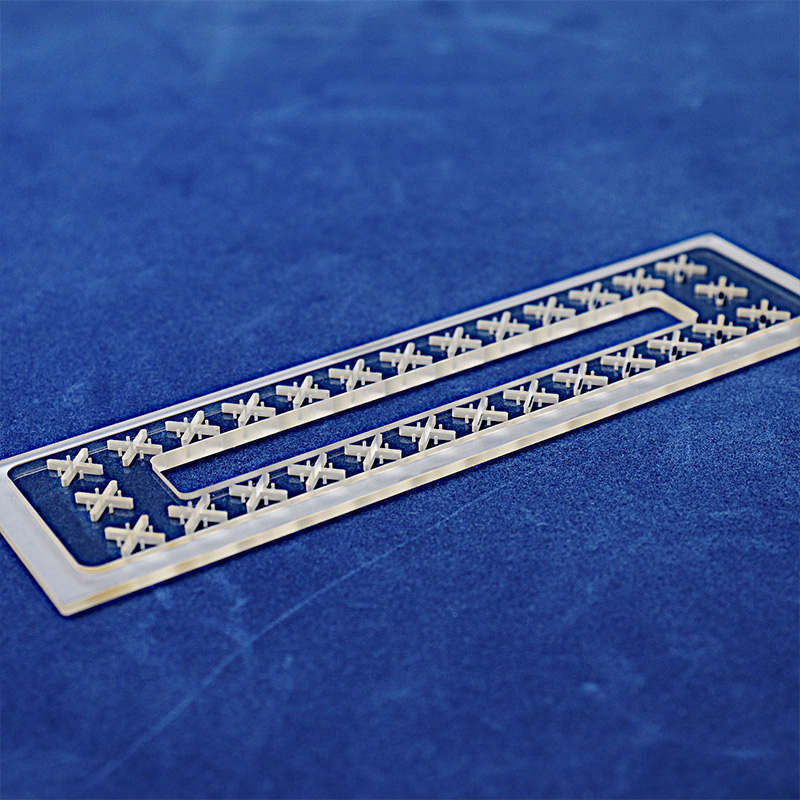

材質:ゼロ膨張ガラス 3t
加工:溝文字加工 深さ0.3×文字幅0.5mm
:ザグリ加工
材質:ゼロ膨張ガラス 3t
加工:貫通穴加工 16-Φ1.0
  :貫通溝加工 3-溝幅22×1mm
         溝幅6×20mm
  :6-M3貫通加工

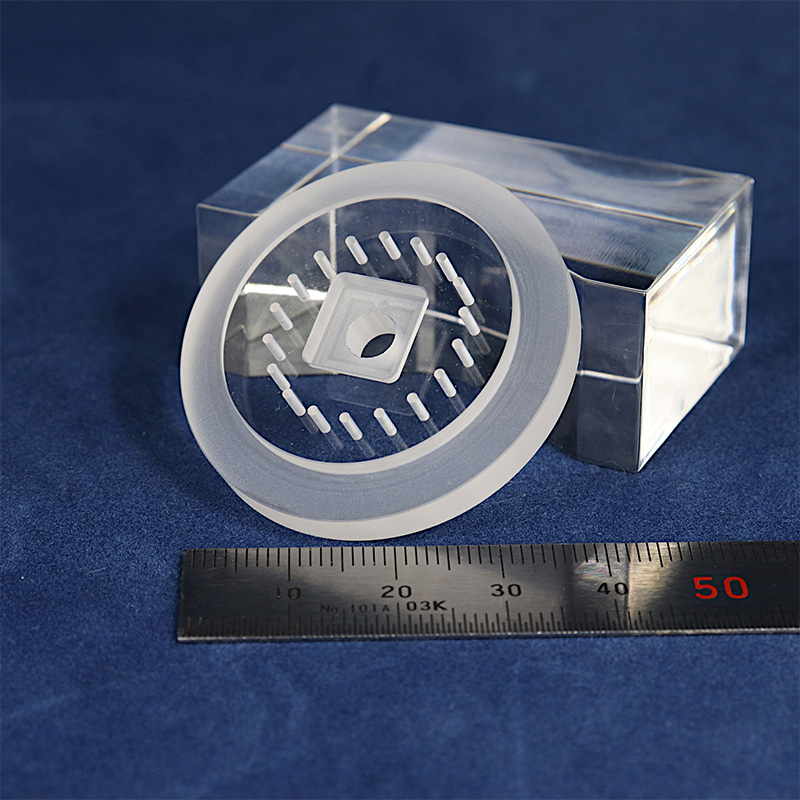

材質:ゼロ膨張ガラス
加工:貫通穴加工 28×4-Φ0.5
  :ザグリ加工 4mm幅―深さ1mm
  :貫通溝加工 溝幅1mm
         溝幅12×100mm

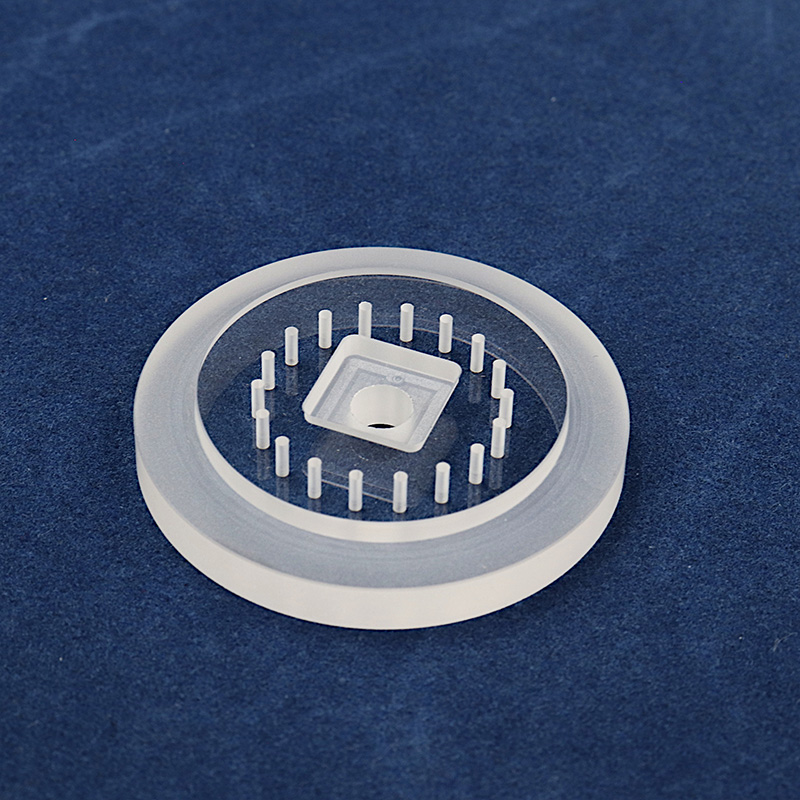

材質:ゼロ膨張ガラス
加工:□10×深さt2ザグリ加工
Φ5×1・Φ1.0×18貫通穴加工

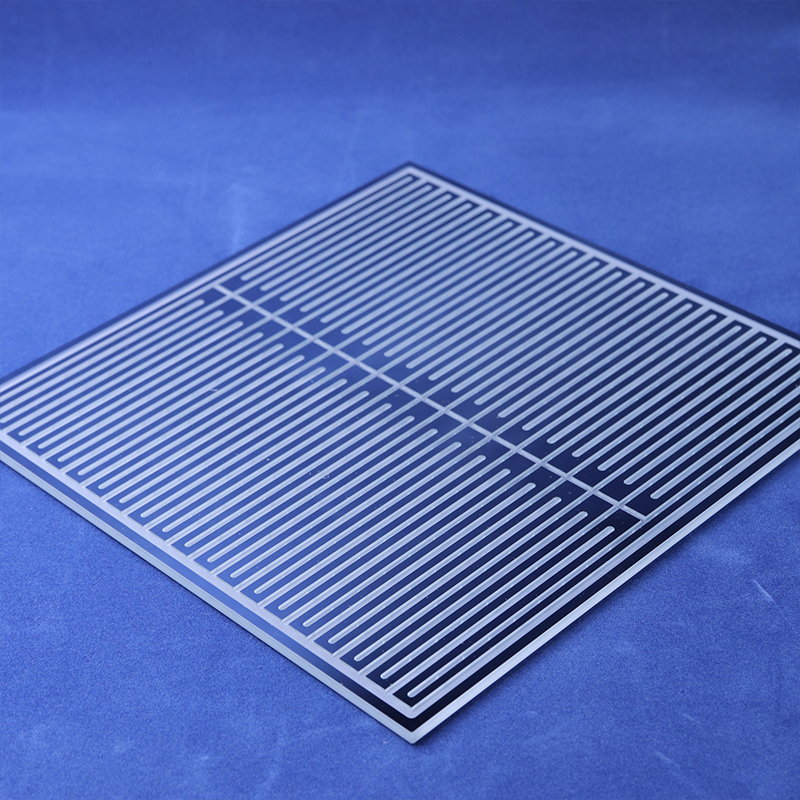

材質:クロムミラー青板ガラス □210 5t
加工:400-φ1.0 貫通 溝幅2.mm 深さ1.0mm
材質:クロムミラー青板ガラス
溝幅0.5mm 深さ0.1mmの溝加工

ガラス状カーボン

難削材のガラス状カーボンの加工も承ります。石英ガラス同様に各種加工をマシニングセンターで実施できます。加工勘としてはガラスに近いイメージです。チッピング(欠け)が発生しやすいですが最小限に抑えます。

材質:ガラス状カーボン □25mm×3t
加工:
(1)メネジ加工 3-M2
(2)ザグリ加工 3-φ2 深さ1.5mm
(3)6-φ0.3 深さ3mm貫通穴加工
(4)4-φ0.5 深さ1.5mm止り穴加工
(5)段付き加工

セラミック加工

焼結後のセラミックに高精度、高品質の穴加工・深穴加工のご依頼を多くいただいています。 超音波スピンドルを使用し高アスペクト比の深穴加工に対応致します。 また、超音波スピンドルの加工抵抗低減効果で非常に脆い窒化アルミの薄壁加工も行います。 お気軽に加工のご相談ください。 喜んで対応致します。

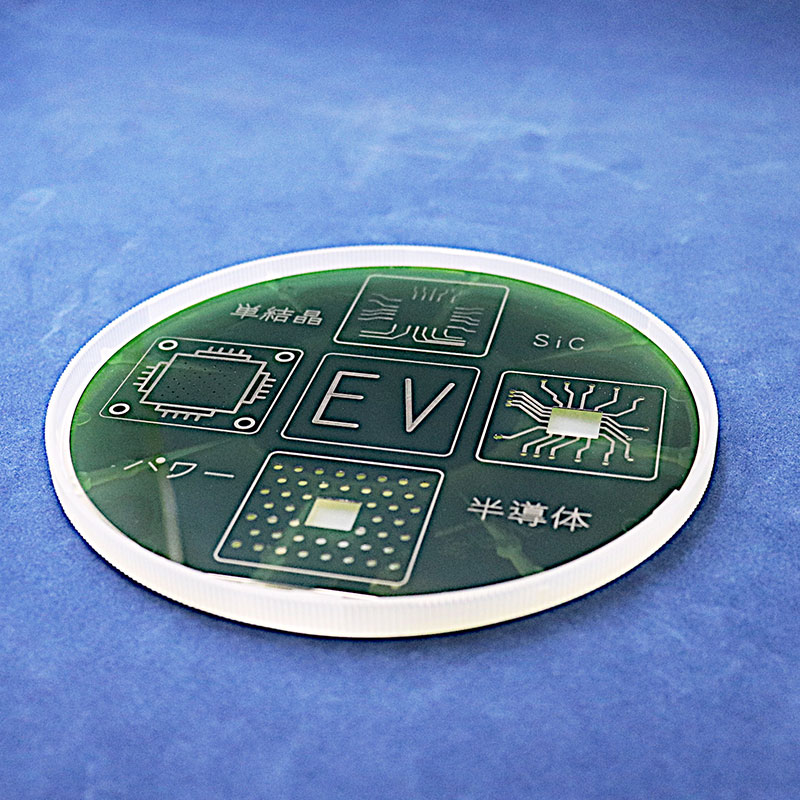

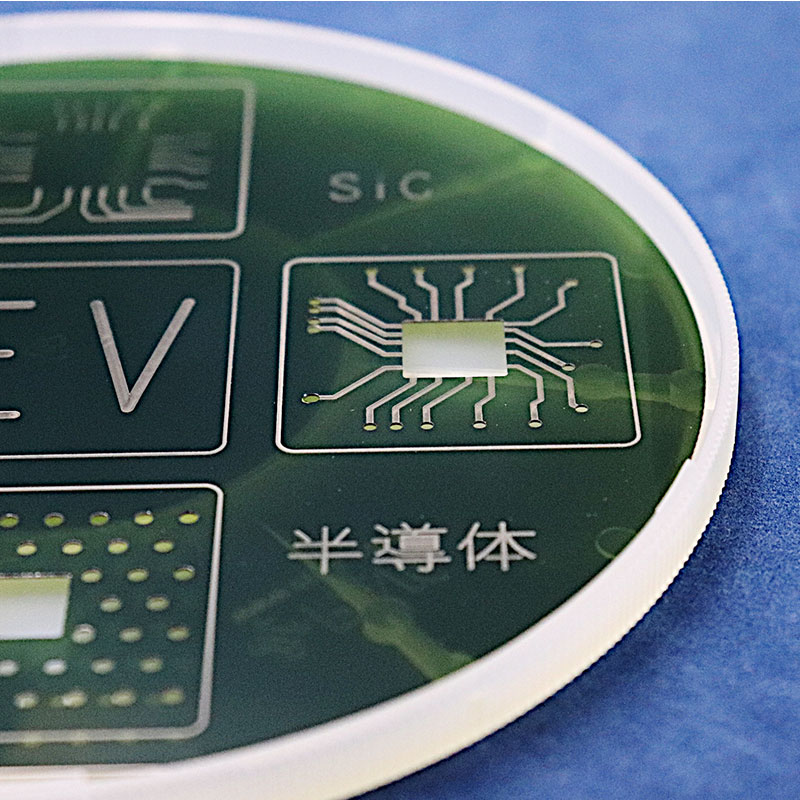

材質 :単結晶SiCウエハ ・パワー半導体用 SiCウエハ Φ150
加工:文字加工 幅0.5mm ✕4箇所
        Φ2.0穴加工✕60
        Φ1.5穴加工✕15
        Φ0.5穴加工✕23
        幅0.5mm溝加工

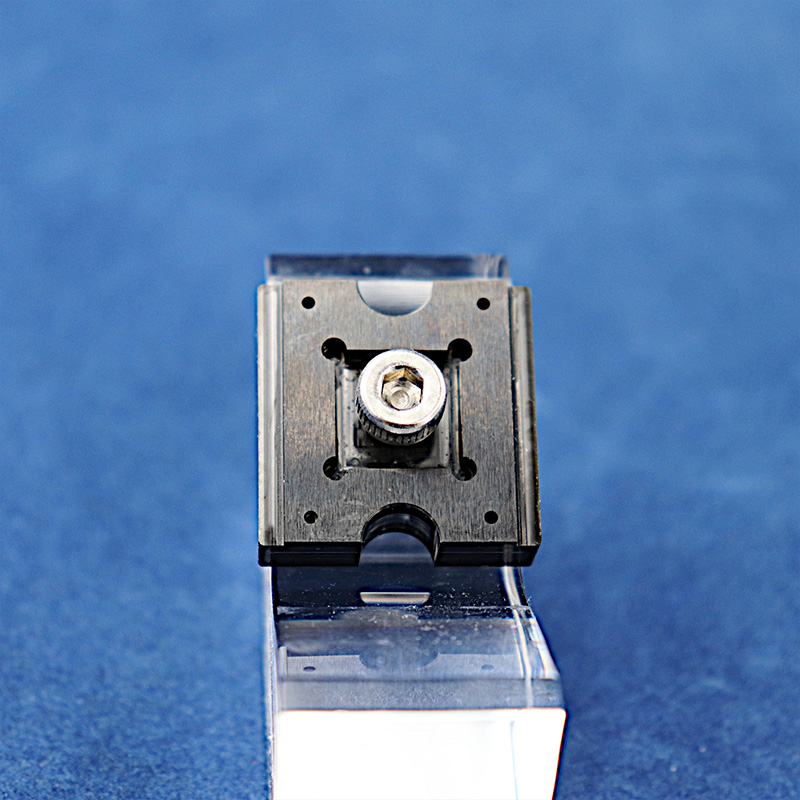

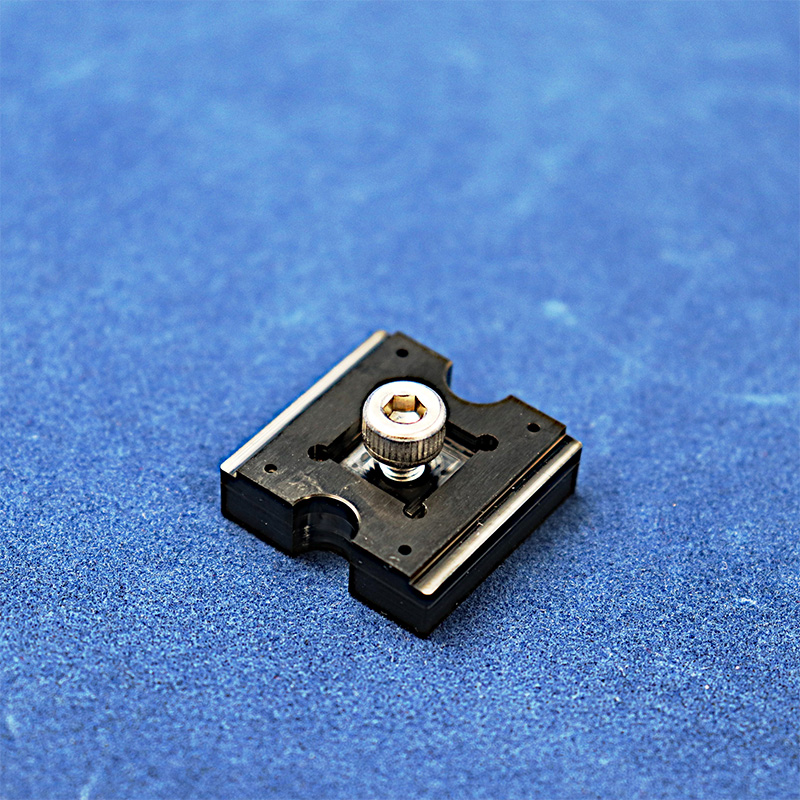

材質:黒ジルコニア □22mm 厚み6.6mm
加工:穴加工 4―Φ1
  :ザグリ加工 4―Φ2.6 深さ0.2mm
         4―Φ2 深さ2mm
  :M4貫通ネジ穴加工
材質:SIC 厚み1mm
加工:穴加工 12―Φ4
       12―Φ0.5
  :ザグリ加工 4―深さ0.3
  :貫通溝文字加工 文字幅1mm

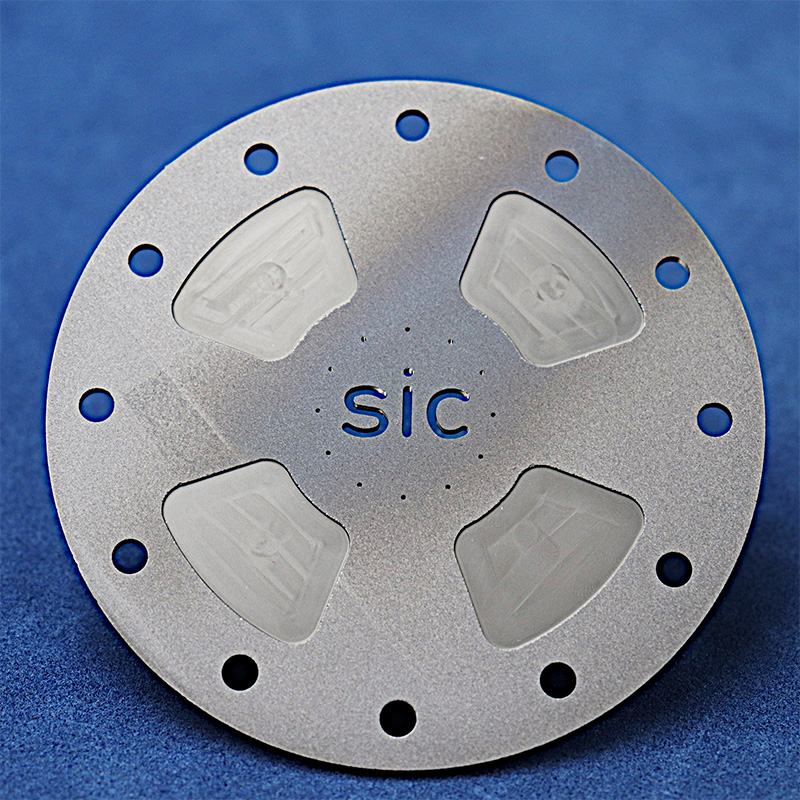

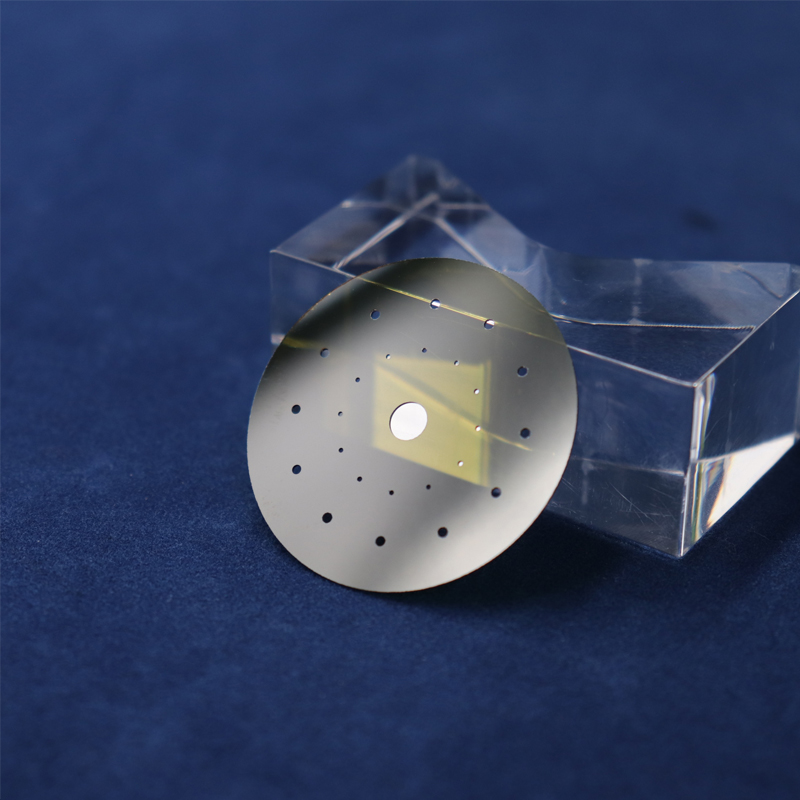

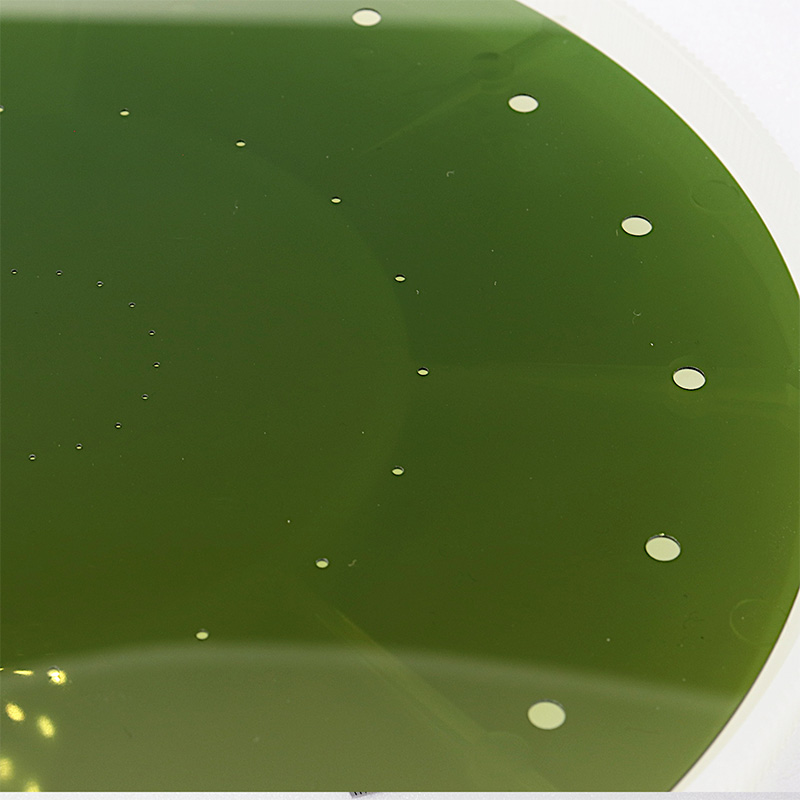

材質 :単結晶SiCウエハ ・パワー半導体用 SiCウエハ Φ150
加工:穴加工 18-φ3
       18-φ1.0
       18-φ0.5

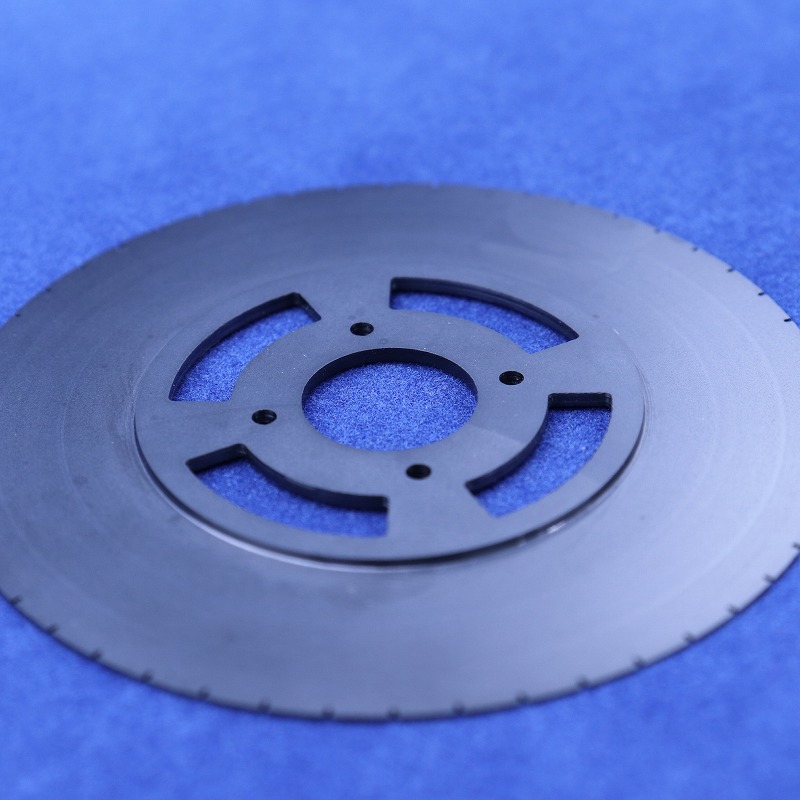

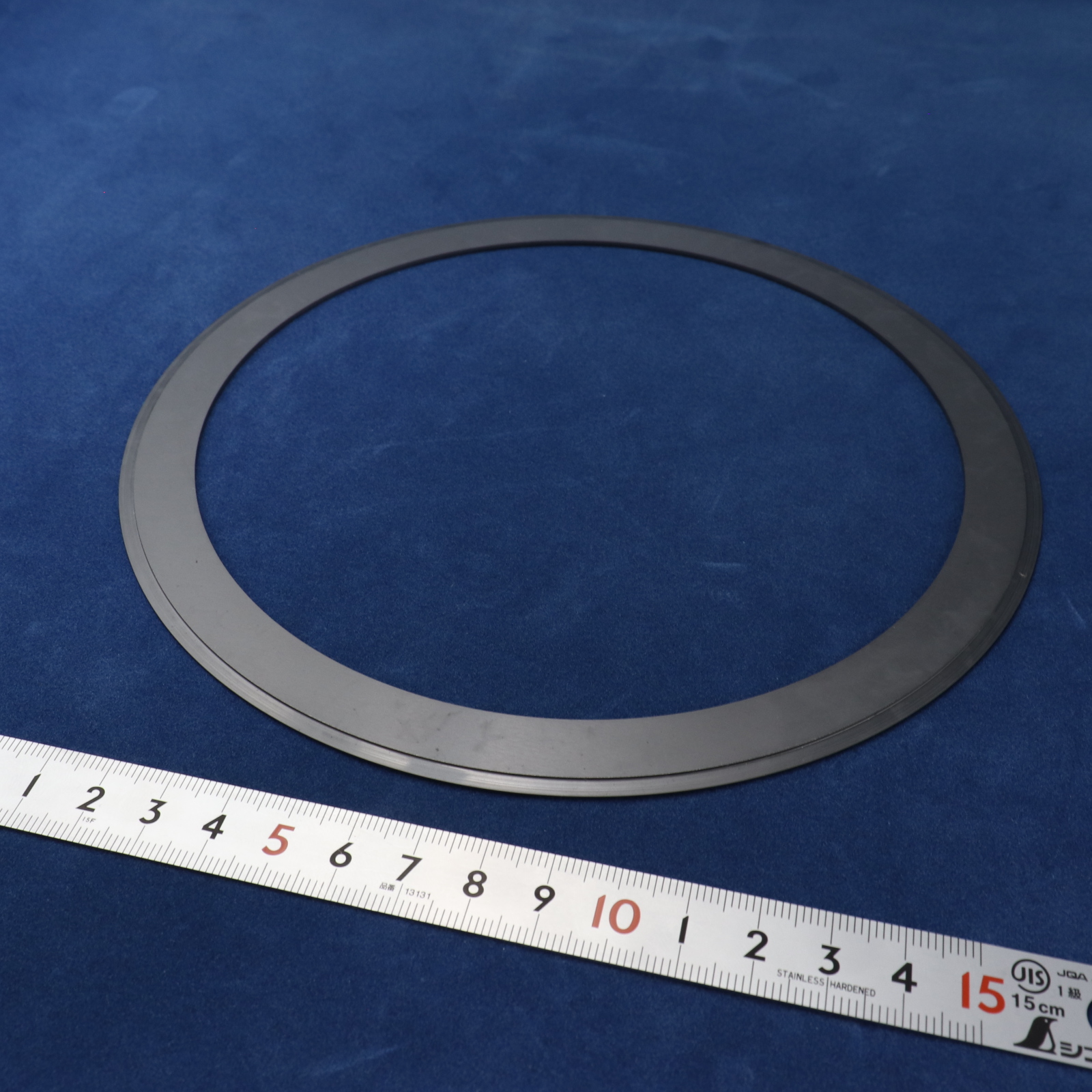

材質:SiC
加工:リング形状φ200×1t
SiCサセプター、デポ除去も対応可能です!
材質 :単結晶SiCウエハ ・パワー半導体用 SiCウエハ
加工: 3インチから加工
φ35外径
φ3
12-φ1.0
12-φ0.5
セラミックス加工

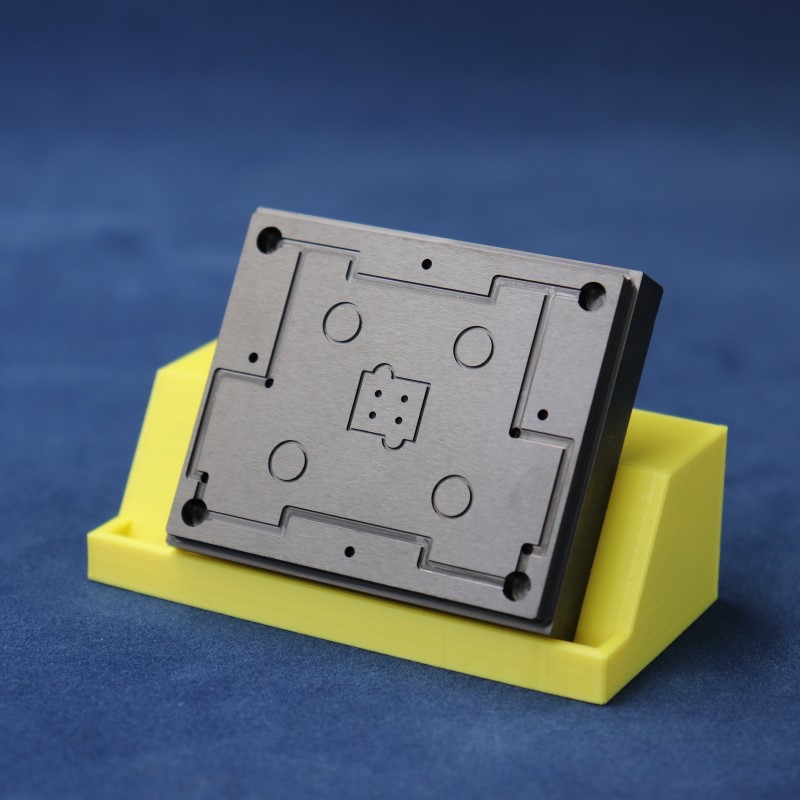

材質:黒ジルコニア
加工:Φ1.0深さ1mm・Φ1.5深さ2mm・Φ4深さ3mm穴加工
幅0.5mm×深さ0.5mm 溝加工
幅1.5mm×深さ0.5mm 溝加工
段付き加工
材質:アルミナ
加工:Φ0.5 深さ10mm
Φ1.0 深さ10mm
各種形状加工
材質:アルミナ
加工: M8ボルトナット
材質:アルミナ
加工:Φ0.4 深さ2mm 400穴

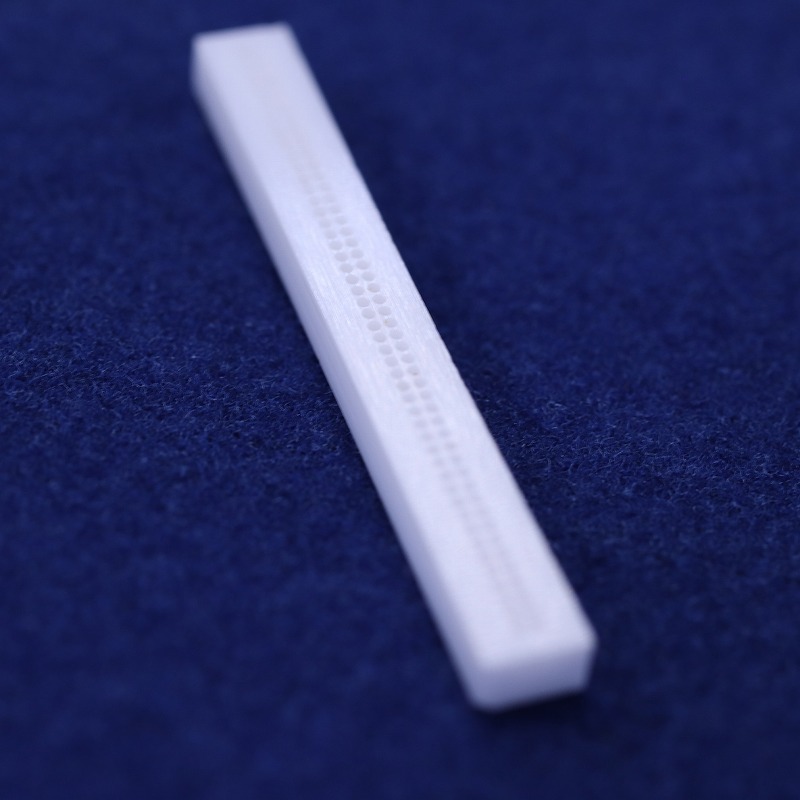

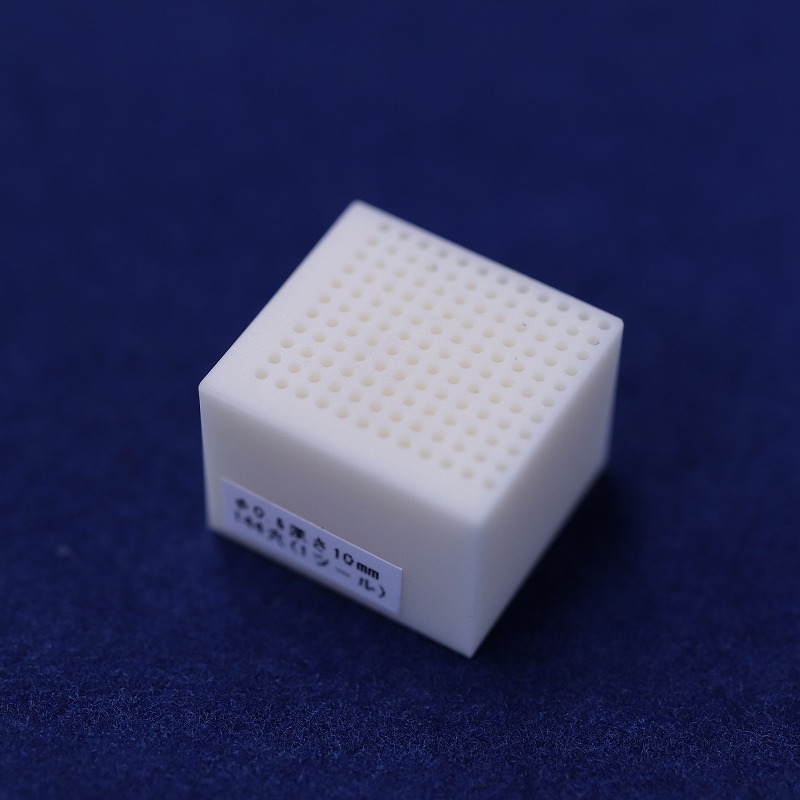

材質:アルミナ
加工:Φ0.6 深さ10mm 144穴
材質:アルミナ
加工:形状加工 厚さ0.3mm

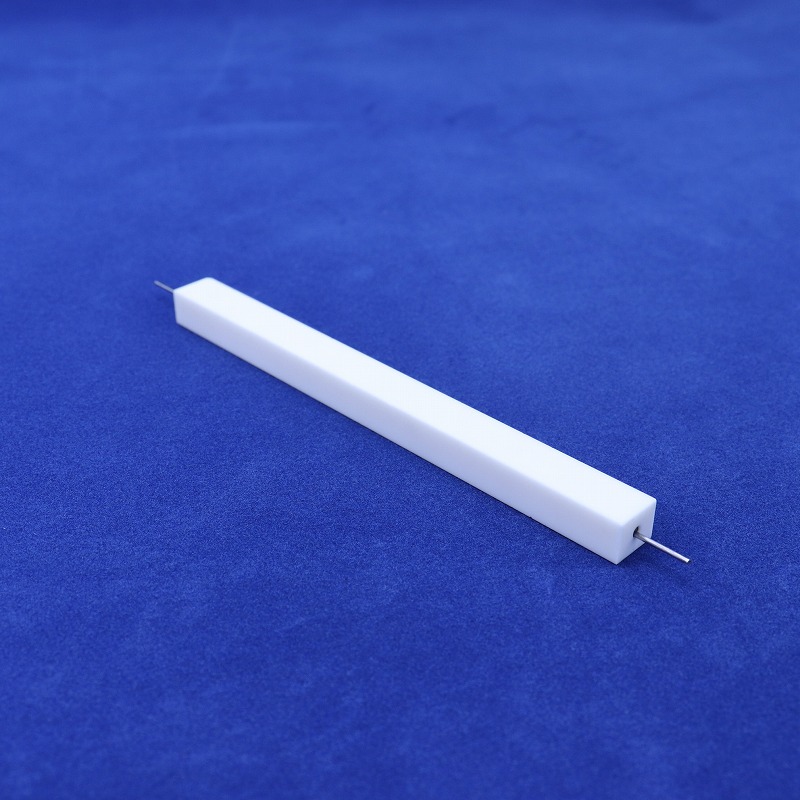

材質:アルミナ
加工:Φ2 120mm貫通穴
材質:ジルコニア
加工:φ0.38 深さ1.5mm 100穴

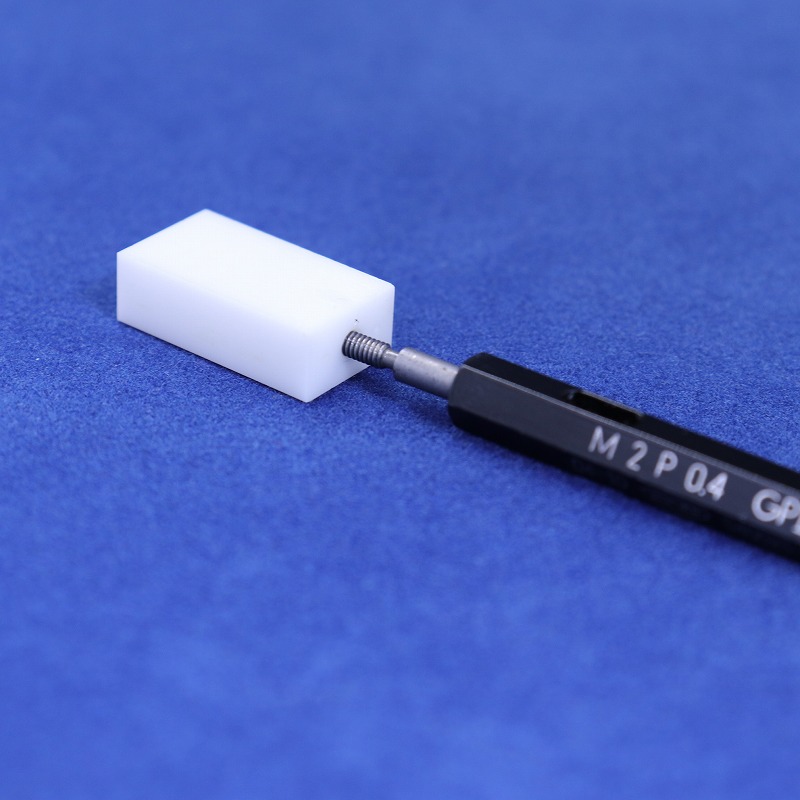

材質:ジルコニア
加工:M2メネジ 深さ5mm
材質:ジルコニア
加工:Φ0.6 深さ12.5mm 貫通穴

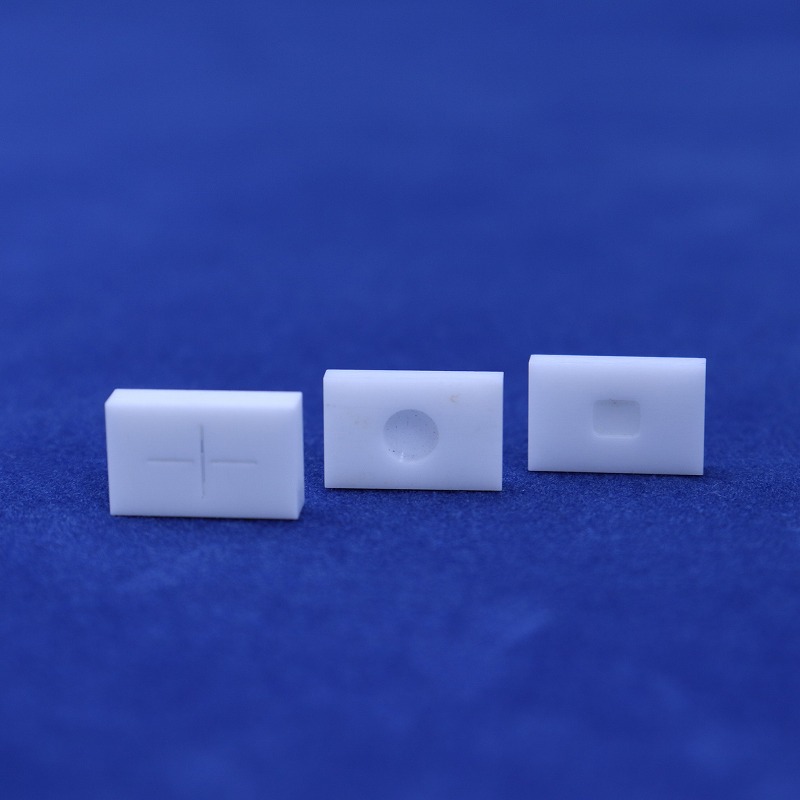

材質:ジルコニア
加工:ザグリ加工、溝加工
材質:ジルコニア
加工:各種穴加工
材質:炭化ケイ素(SiC)
加工:形状加工
